74LS04 ஹெக்ஸ் இன்வெர்ட்டர் கேட் ஐசி அல்ல
5V மின்னழுத்த மட்டத்தில் இயங்கும், தருக்க தலைகீழ் செயலுக்கான ஆறு இன்வெர்ட்டர்கள்.
- வகை: DIP இருமுனை
- மின்னழுத்த மதிப்பீடு: 4.75 முதல் 5.25V வரை
- தற்போதைய மதிப்பீடு: அதிகபட்சம் 16mA வெளியீடு
- வெப்பநிலை மதிப்பீடு: 0 முதல் 70 டிகிரி செல்சியஸ் வரை
- பின்களின் எண்ணிக்கை: 14
- மவுண்டிங்: துளை வழியாக
சிறந்த அம்சங்கள்:
- 14-பின் DIP தொகுப்பில் 6 ஹெக்ஸ் இன்வெர்ட்டர்கள்
- வெளியீடுகள் CMOS, NMOS மற்றும் TTL உடனான நேரடி இடைமுகம்.
- பெரிய இயக்க மின்னழுத்த வரம்பு
- பரந்த இயக்க நிலைமைகள்
74LS04 என்பது ஆறு சுயாதீன வாயில்களைக் கொண்ட ஒரு ஹெக்ஸ் இன்வெர்ட்டர் NOT கேட் IC ஆகும், ஒவ்வொன்றும் ஒரு லாஜிக் INVERT செயல்பாட்டைச் செய்கிறது. ஒரு இன்வெர்ட்டரின் வெளியீடு அதன் உள்ளீட்டு லாஜிக் நிலையின் நிரப்பியாகும் - அதிக உள்ளீடு குறைந்த வெளியீட்டை விளைவிக்கிறது மற்றும் நேர்மாறாகவும்.
இந்த சாதனத்திற்கான இயக்க மின்னழுத்தம் 5V, உயர்-நிலை உள்ளீட்டு மின்னழுத்தம் 2V மற்றும் குறைந்த-நிலை உள்ளீடு 0.8V. இது 14-பின் DIP தொகுப்பில் வருகிறது மற்றும் ஒரு துளை வழியாக பொருத்தப்படலாம்.
மேலும் விவரங்களுக்கு, 74LS04 IC தரவுத்தாள் பார்க்கவும்.

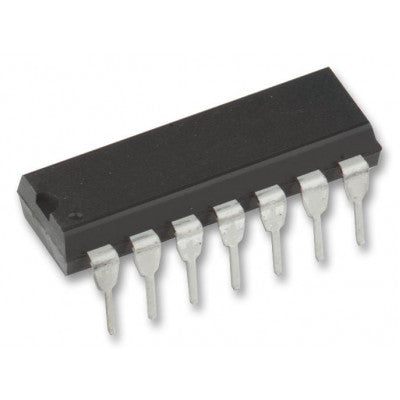

படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
