74HC93 4-பிட் பைனரி சிற்றலை கவுண்டர்கள்
ஒத்திசைவற்ற முதன்மை மீட்டமைப்பைக் கொண்ட அதிவேக Si-gate CMOS சாதனங்கள்
- விவரக்குறிப்பு பெயர்: 74HC93
- விவரக்குறிப்பு பெயர்: LSTTL உடன் இணக்கமான பின்
- விவரக்குறிப்பு பெயர்: இணக்கம்: JEDEC தரநிலை எண். 7A
- விவரக்குறிப்பு பெயர்: 4-பிட் பைனரி ரிப்பிள் கவுண்டர்கள்
- விவரக்குறிப்பு பெயர்: இரண்டால் வகு மற்றும் எட்டு பிரிவுகளால் வகு
- விவரக்குறிப்பு பெயர்: கடிகார உள்ளீடுகள்: CP0 மற்றும் CP1
- விவரக்குறிப்பு பெயர்: கேட்டட் மற்றும் ஒத்திசைவற்ற முதன்மை மீட்டமைப்பு: MR1 மற்றும் MR2
- விவரக்குறிப்பு பெயர்: வெளியீட்டு திறன்: தரநிலை
சிறந்த அம்சங்கள்:
- பல்வேறு எண்ணும் முறைகள்
- ஒத்திசைவற்ற முதன்மை மீட்டமைப்பு
- வெளியீட்டு திறன்: தரநிலை
74HC93 அதிவேக Si-gate CMOS சாதனங்கள் மற்றும் குறைந்த சக்தி கொண்ட Schottky TTL (LSTTL) உடன் பின் இணக்கத்தன்மை கொண்டவை. அவை JEDEC தரநிலை எண் 7A உடன் இணங்க குறிப்பிடப்பட்டுள்ளன. 74HC93 4-பிட் பைனரி ரிப்பிள் கவுண்டர்கள். சாதனங்கள் இரண்டுக்கு இரண்டு பிரிவையும் எட்டுக்கு எட்டு பிரிவையும் வழங்க உள்நாட்டில் இணைக்கப்பட்ட நான்கு மாஸ்டர்-ஸ்லேவ் ஃபிளிப்-ஃப்ளாப்களைக் கொண்டுள்ளன. ஒவ்வொரு பிரிவிலும் HIGH-TO-LOW கடிகார மாற்றத்தில் கவுண்டரின் நிலை மாற்றங்களைத் தொடங்க தனித்தனி கடிகார உள்ளீடு (CP0 மற்றும் CP1) உள்ளது. Qn வெளியீடுகளின் நிலை மாற்றங்கள் உள் சிற்றலை தாமதங்கள் காரணமாக ஒரே நேரத்தில் நிகழாது. எனவே, டிகோட் செய்யப்பட்ட வெளியீட்டு சமிக்ஞைகள் டிகோடிங் ஸ்பைக்குகளுக்கு உட்பட்டவை மற்றும் கடிகாரங்கள் அல்லது ஸ்ட்ரோப்களுக்குப் பயன்படுத்தப்படக்கூடாது. ஒரு கேட் மற்றும் ஒத்திசைவற்ற மாஸ்டர் மீட்டமைப்பு (MR1 மற்றும் MR2) வழங்கப்படுகிறது, இது கடிகாரங்கள் இரண்டையும் மேலெழுதும் மற்றும் அனைத்து ஃபிளிப்-ஃப்ளாப்களையும் மீட்டமைக்கிறது (அழிக்கிறது). இரண்டு பிரிவின் பிரிவின் வெளியீடு அடுத்தடுத்த நிலைகளுடன் உள்நாட்டில் இணைக்கப்படாததால், சாதனம் பல்வேறு எண்ணும் முறைகளில் இயக்கப்படலாம். 4-பிட் சிற்றலை கவுண்டரில், வெளியீடு Q0 உள்ளீடு CP1 உடன் வெளிப்புறமாக இணைக்கப்பட வேண்டும். உள்ளீட்டு எண்ணிக்கை துடிப்புகள் கடிகார உள்ளீடு CP0 க்கு பயன்படுத்தப்படுகின்றன. செயல்பாட்டு அட்டவணையில் காட்டப்பட்டுள்ளபடி, 2, 4, 8 மற்றும் 16 இன் ஒரே நேரத்தில் அதிர்வெண் பிரிவுகள் Q0, Q1, Q2 மற்றும் Q3 வெளியீடுகளில் செய்யப்படுகின்றன. 3-பிட் சிற்றலை கவுண்டராக, உள்ளீட்டு எண்ணிக்கை துடிப்புகள் உள்ளீட்டு CP1 க்கு பயன்படுத்தப்படுகின்றன. 2, 4 மற்றும் 8 இன் ஒரே நேரத்தில் அதிர்வெண் பிரிவுகள் Q1, Q2 மற்றும் Q3 வெளியீடுகளில் கிடைக்கின்றன. மீட்டமைப்பு செயல்பாடு 3-பிட் சிற்றலை-மூலம் கவுண்டரின் மீட்டமைப்போடு ஒத்துப்போனால் முதல் ஃபிளிப்-ஃப்ளாப்பின் சுயாதீன பயன்பாடு கிடைக்கும்.
- tPHL/ tPLH: 12/15 ns
- அதிகபட்ச கடிகார அதிர்வெண்: 100/77 மெகா ஹெர்ட்ஸ்
- உள்ளீட்டு கொள்ளளவு: 3.5 pF
- சக்தி சிதறல் கொள்ளளவு: 22 pF
தொடர்புடைய ஆவணம்: 74HC93 IC தரவுத்தாள்

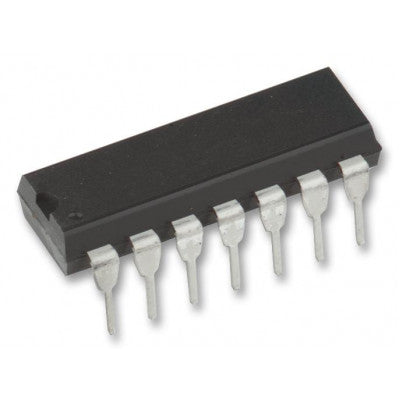

* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
