74HC85 அதிவேக Si-Gate CMOS 4-பிட் அளவு ஒப்பீட்டாளர்கள்
விரிவாக்கக்கூடிய நீளம் மற்றும் JEDEC இணக்கத்துடன் கூடிய அதிவேக CMOS 4-பிட் அளவு ஒப்பீட்டாளர்கள்.
- விவரக்குறிப்பு பெயர்: 74HC85
- பின் இணக்கத்தன்மை: குறைந்த பவர் ஷாட்கி TTL (LSTTL)
- இணக்கம்: JEDEC தரநிலை எண். 7A
- வெளியீடு: QA>B, QA=B, QAB, IA=B, IAB
- விரிவாக்கம்: கூடுதல் கேட்டிங் இல்லாமல் தொடர் அல்லது இணையாக
- ஒப்பீடு: எந்த இரும வார்த்தைகளின் அளவும்
- வெளியீட்டு திறன்: தரநிலை
- ஐ.சி.சி வகை: எம்.எஸ்.ஐ.
சிறந்த அம்சங்கள்:
- எந்த பைனரி வார்த்தைகளுக்கும் விரிவாக்கக்கூடிய நீளம்
- கூடுதல் கேட்டிங் இல்லாமல் தொடர் அல்லது இணை விரிவாக்கம்
- நிலையான வெளியீட்டு திறன்
- MSI ICC வகை
74HC85 என்பது 4-பிட் அளவு ஒப்பீட்டாளர்கள், அவற்றை கிட்டத்தட்ட எந்த நீளத்திற்கும் விரிவாக்க முடியும். அவை இரண்டு 4-பிட் பைனரி, BCD அல்லது பிற மோனோடோனிக் குறியீடுகளை ஒப்பிட்டு, வெளியீடுகளில் மூன்று சாத்தியமான அளவு முடிவுகளை வழங்குகின்றன (QA>B, QA=B, மற்றும் QAB, IA=B, மற்றும் IAB = LOW மற்றும் IA=B = HIGH). 4-பிட்களை விட அதிகமான சொற்களுக்கு, QA? மற்றும் QA=B வெளியீடுகளை குறிப்பிடத்தக்க ஒப்பீட்டாளரின் தொடர்புடைய உள்ளீடுகளுடன் இணைப்பதன் மூலம் அலகுகளை அடுக்காக மாற்றலாம்.
விவரக்குறிப்புகள்:
- QAB க்கு பரவல் தாமதம்: 15 ns
- IA=B முதல் QA=B வரை: 11 ns
- An, Bn முதல் QA>B, QAB: 20 ns
- An, Bn முதல் QA=B வரை: 18 ns
- IA B முதல் QA B வரை: 15 ns
- A=B முதல் QA=B வரை: 11 ns
- CI உள்ளீட்டு கொள்ளளவு: 3.5 pF
- CPD பவர் டிசிபேஷன் பேக்கேஜிற்கான கொள்ளளவு: 18 pF
தொடர்புடைய ஆவணம்: 74HC85 IC தரவுத்தாள்

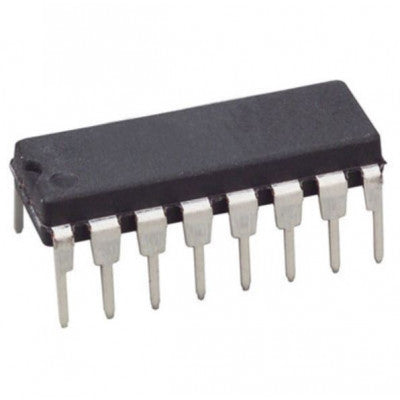

* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
