74HC73 டூயல் JK நெகட்டிவ்-எட்ஜ்-ட்ரிகர்டு ஃபிளிப்-ஃப்ளாப்ஸ் IC
இரட்டை எதிர்மறை விளிம்பு JK ஃபிளிப்-ஃப்ளாப்பை தனிப்பட்ட J, K, கடிகாரம் மற்றும் மீட்டமைப்பு உள்ளீடுகளுடன் தூண்டியது.
- CMOS குறைந்த-சக்தி சிதறல்: பரந்த விநியோக மின்னழுத்த வரம்பு 2.0 முதல் 6.0 V வரை
- அதிக இரைச்சல் நோய் எதிர்ப்பு சக்தி: JESD 78 வகுப்பு II நிலை B க்கு லேட்ச்-அப் செயல்திறன் 100 mA ஐ விட அதிகமாக உள்ளது.
- ESD பாதுகாப்பு: HBM JESD22-A114F 2000 V ஐ விட அதிகமாக உள்ளது MM JESD22-A115-A 200 V ஐ விட அதிகமாக உள்ளது
- பல தொகுப்பு விருப்பங்கள்
74HC73 என்பது தனிப்பட்ட J, K, கடிகாரம் (nCP) மற்றும் மீட்டமை (nR) உள்ளீடுகள் மற்றும் நிரப்பு nQ மற்றும் nQ வெளியீடுகளைக் கொண்ட இரட்டை எதிர்மறை விளிம்பு தூண்டப்பட்ட JK ஃபிளிப்-ஃப்ளாப் ஆகும். J மற்றும் K உள்ளீடுகள் நிலையானதாக இருக்க வேண்டும், கணிக்கக்கூடிய செயல்பாட்டிற்கான HIGH-to-LOW கடிகார மாற்றத்திற்கு ஒரு அமைவு நேரத்திற்கு முன்பு. (nR) ஒத்திசைவற்றது, LOW என்பது கடிகாரம் மற்றும் தரவு உள்ளீடுகளை மீறும் போது, nQ வெளியீட்டை LOW ஆகவும் nQ வெளியீட்டை HIGH ஆகவும் கட்டாயப்படுத்துகிறது. கடிகார உள்ளீட்டில் உள்ள ஷ்மிட்-தூண்டுதல் நடவடிக்கை சுற்றுகளை மெதுவான கடிகார உயர்வு மற்றும் வீழ்ச்சி நேரங்களுக்கு மிகவும் சகிப்புத்தன்மையுள்ளதாக ஆக்குகிறது. உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும். இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்துவதை செயல்படுத்துகிறது.
- விவரக்குறிப்பு பெயர்: மதிப்பு
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7V வரை
- சுற்றுப்புற வெப்பநிலை: -40 முதல் +125°C வரை
- வெளியீட்டு மின்னோட்டம் — அதிகம்: 25mA வரை
- வெளியீட்டு மின்னோட்டம் — குறைவு: 50mA வரை

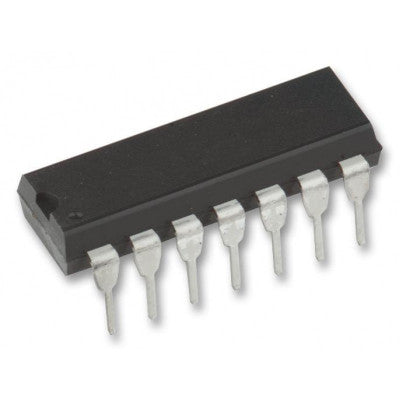

தொகுப்பில் உள்ளவை: 1 X 74HC73 இரட்டை JK எதிர்மறை-முனை-தூண்டப்பட்ட ஃபிளிப்-ஃப்ளாப்ஸ் IC (7473) DIP-14 தொகுப்பு
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
