74HC646 அதிவேக CMOS ஆக்டல் பஸ் டிரான்ஸ்ஸீவர்கள் மற்றும் பதிவேடுகள்
3-நிலை வெளியீடு மற்றும் குறைந்த மின் நுகர்வு கொண்ட அதிவேக CMOS ஆக்டல் பஸ் டிரான்ஸ்ஸீவர்கள்.
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7 V வரை
- DC உள்ளீட்டு மின்னழுத்தம்: -0.5 முதல் VCC + 0.5 V வரை
- DC வெளியீட்டு மின்னழுத்தம்: -0.5 முதல் VCC + 0.5 V வரை
- DC உள்ளீட்டு டையோடு மின்னோட்டம்: +20 mA
- DC வெளியீட்டு டையோடு மின்னோட்டம்: +20 mA
- DC வெளியீட்டு மூல சிங்க் மின்னோட்டம் ஒரு வெளியீட்டு முள்: +35 mA
- DC VCC அல்லது தரை மின்னோட்டம்: +70 mA
- மின் இழப்பு: 500 மெகாவாட்
- சேமிப்பு வெப்பநிலை: -65 முதல் +150 °C வரை
- ஈய வெப்பநிலை (10 வினாடிகள்): 300 °C

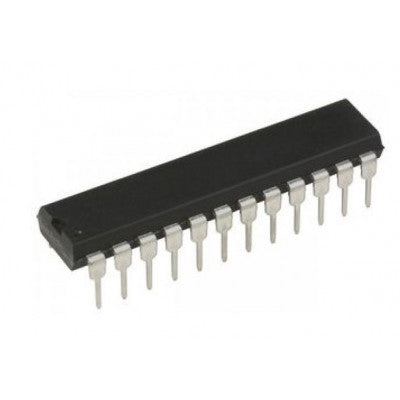

- தொகுப்பில் உள்ளவை: 1 X 74HC646 ஆக்டல் பஸ் டிரான்ஸ்ஸீவர் பதிவு IC (74646 IC) DIP-24 தொகுப்பு
அம்சங்கள்:
- அதிவேகம்: fMAX = 73 MHz (வகை.) AT VCC = 5V
- குறைந்த சக்தி சிதறல்: ICC = 4 µA (அதிகபட்சம்) TA = 25 °C இல்
- அதிக இரைச்சல் நோய் எதிர்ப்பு சக்தி: VNIH = VNIL = 28% VCC (குறைந்தபட்சம்)
- வெளியீட்டு இயக்கி திறன் 15 LSTTL சுமைகள்
M74HC646 என்பது சிலிக்கான் கேட் C2 MOS தொழில்நுட்பத்தில் உருவாக்கப்பட்ட அதிவேக CMOS ஆக்டல் பஸ் டிரான்ஸ்ஸீவர்கள் மற்றும் பதிவேடுகள் ஆகும். அவை உண்மையான CMOS குறைந்த மின் நுகர்வுடன் இணைந்து LSTTL இன் அதிவேக செயல்திறனை வழங்குகின்றன. இந்த சாதனங்கள் 3-நிலை வெளியீடு, D-வகை ஃபிளிப்-ஃப்ளாப்கள் மற்றும் உள்ளீட்டு பஸ் அல்லது உள் பதிவேடுகளிலிருந்து நேரடியாக தரவை மல்டிபிளக்ஸ் செய்யப்பட்ட பரிமாற்றத்திற்காக ஏற்பாடு செய்யப்பட்ட கட்டுப்பாட்டு சுற்றுகள் கொண்ட பஸ் டிரான்ஸ்ஸீவர் சுற்றுகளைக் கொண்டுள்ளன.
A அல்லது B பேருந்தில் உள்ள தரவு, பொருத்தமான கடிகார முள் (Clock AB - அல்லது Clock BA) இன் குறைந்த-இலிருந்து-உயர் மாற்றத்தில் பதிவேடுகளில் க்ளாக் செய்யப்படும். டிரான்ஸ்ஸீவர் செயல்பாடுகளைக் கட்டுப்படுத்த இயக்கு (G) மற்றும் திசை (DIR) பின்கள் வழங்கப்படுகின்றன. டிரான்ஸ்ஸீவர் பயன்முறையில், உயர்-மின்மறுப்பு போர்ட்டில் இருக்கும் தரவு பதிவேட்டில் அல்லது இரண்டிலும் சேமிக்கப்படலாம். தேர்ந்தெடுக்கப்பட்ட கட்டுப்பாடுகள் (தேர்ந்தெடுக்கப்பட்ட AB BA) சேமிக்கப்பட்ட மற்றும் நிகழ்நேர (வெளிப்படையான பயன்முறை) தரவை மல்டிபிளக்ஸ் செய்ய முடியும். செயல்படுத்தப்பட்ட G செயலில் இருக்கும்போது (குறைந்த) எந்த பேருந்து தரவைப் பெறும் என்பதை திசைக் கட்டுப்பாடு தீர்மானிக்கிறது.
தனிமைப்படுத்தல் பயன்முறையில் (G உயர்வை இயக்கு), "A" தரவை ஒரு பதிவேட்டில் சேமிக்கலாம் மற்றும்/அல்லது "B" தரவை மற்றொரு பதிவேட்டில் சேமிக்கலாம். ஒரு வெளியீட்டு செயல்பாடு முடக்கப்பட்டிருக்கும் போது, உள்ளீட்டு செயல்பாடு இன்னும் இயக்கப்பட்டிருக்கும் மற்றும் தரவைச் சேமித்து அனுப்பப் பயன்படுத்தப்படலாம். இரண்டு பேருந்துகளில் ஒன்று, A அல்லது B, ஒரே நேரத்தில் இயக்கப்படலாம். அனைத்து உள்ளீடுகளும் பாதுகாப்பு சுற்றுகளுடன் பொருத்தப்பட்டுள்ளன.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
