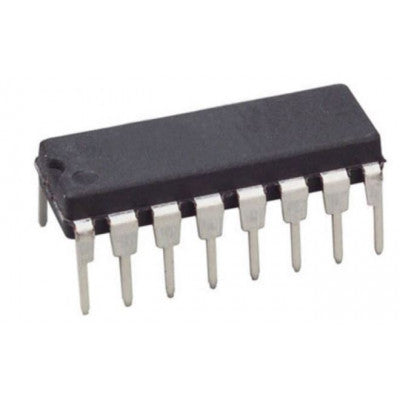

74HC590 8-பிட் பைனரி கவுண்டர் ஐசி
சேமிப்பகப் பதிவேடு மற்றும் 3-நிலை வெளியீடுகளைக் கொண்ட 8-பிட் பைனரி கவுண்டர்.
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7 V வரை
- உள்ளீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு மின்னோட்டம்: - +25 mA வரை
- வழங்கல் மின்னோட்டம்: - 70 mA வரை
- தரை மின்னோட்டம்: -70 mA
- சேமிப்பு வெப்பநிலை: -65 முதல் +150 °C வரை
- மொத்த மின் இழப்பு: - 500 மெகாவாட் வரை
- தொகுப்பில் உள்ளவை: 1 X 74HC590 8-பிட் பைனரி கவுண்டர் IC (74590 IC) DIP-16 தொகுப்பு
சிறந்த அம்சங்கள்:
- பரந்த விநியோக மின்னழுத்த வரம்பு: 2.0 V முதல் 6.0 V வரை
- CMOS குறைந்த சக்தி சிதறல்
- அதிக சத்தத்திற்கு நோய் எதிர்ப்பு சக்தி
- JESD 78 வகுப்பு II நிலை B க்கு லாட்ச்-அப் செயல்திறன் 100 mA ஐ விட அதிகமாக உள்ளது.
74HC590 என்பது சேமிப்பகப் பதிவேடு மற்றும் 3-நிலை வெளியீடுகளைக் கொண்ட 8-பிட் பைனரி கவுண்டர் ஆகும். சேமிப்பகப் பதிவேட்டில் இணையான (Q0 முதல் Q7 வரை) வெளியீடுகள் உள்ளன. பைனரி கவுண்டரில் மாஸ்டர் ரீசெட் கவுண்டர் (MRC) மற்றும் கவுண்ட் எனேபிள் (CE) உள்ளீடுகள் உள்ளன. கவுண்டர் மற்றும் ஸ்டோரேஜ் பதிவேட்டில் தனித்தனி நேர்மறை விளிம்பு தூண்டப்பட்ட கடிகாரம் (CPC மற்றும் CPR) உள்ளீடுகள் உள்ளன. இரண்டு கடிகாரங்களும் ஒன்றாக இணைக்கப்பட்டிருந்தால், கவுண்டர் நிலை எப்போதும் பதிவேட்டை விட ஒரு எண்ணிக்கை முன்னால் இருக்கும். உள் சுற்று கடிகார இயக்கத்திலிருந்து கடிகாரம் செய்வதைத் தடுக்கிறது. அடுக்குக்கு ஒரு சிற்றலை எடுத்துச் செல்லும் வெளியீடு (RCO) வழங்கப்படுகிறது. முதல் கட்டத்தின் RCO ஐ இரண்டாம் கட்டத்தின் CE உடன் இணைப்பதன் மூலம் அடுக்கு செய்யப்படுகிறது. ஒவ்வொரு கட்டத்தின் RCO ஐ பின்வரும் கட்டத்தின் கவுண்டர் கடிகாரம் (CPC) உள்ளீட்டுடன் இணைப்பதன் மூலம் பெரிய எண்ணிக்கை சங்கிலிகளுக்கான அடுக்குகளை நிறைவேற்ற முடியும். உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும். இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு இடைமுக உள்ளீடுகளுக்கு மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்துவதை செயல்படுத்துகிறது.
உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும். இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்துவதை செயல்படுத்துகிறது.
-40 °C முதல் +85 °C வரையிலும், -40 °C முதல் +125 °C வரையிலும் குறிப்பிடப்பட்டுள்ளது.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
