74HC4024 7-நிலை பைனரி சிற்றலை கவுண்டர்
பல பயன்பாடுகள் மற்றும் குறைந்த சக்தி சிதறல் கொண்ட பல்துறை கவுண்டர்.
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7 V வரை
- உள்ளீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு மின்னோட்டம்: - +25 mA வரை
- வழங்கல் மின்னோட்டம்: - +50 mA வரை
- தரை மின்னோட்டம்: -50 mA
- சேமிப்பு வெப்பநிலை: -65 முதல் +150 °C வரை
- மொத்த மின் இழப்பு: - 500 மெகாவாட் வரை

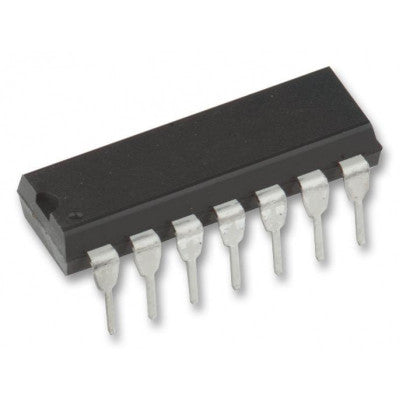

- தொகுப்பில் உள்ளவை: 1 X 74HC4024 7-நிலை பைனரி சிற்றலை கவுண்டர் IC (744024 IC) DIP-14 தொகுப்பு
அம்சங்கள்:
- குறைந்த சக்தி சிதறல்
- JEDEC தரநிலை எண். 7A உடன் இணங்குகிறது.
- ESD பாதுகாப்பு: HBM JESD22-A114F 2000 V ஐ விட அதிகமாகும், MM JESD22-A115-A 200 V ஐ விட அதிகமாகும்
- பல தொகுப்பு விருப்பங்கள்
74HC4024 என்பது ஒரு 7-நிலை பைனரி ரிப்பிள் கவுண்டர் ஆகும், இது ஒரு கடிகார உள்ளீடு (CP), ஒரு மேலெழுதும் ஒத்திசைவற்ற முதன்மை மீட்டமைப்பு உள்ளீடு (MR) மற்றும் ஏழு முழுமையாக இடையகப்படுத்தப்பட்ட இணை வெளியீடுகள் (Q0 முதல் Q6 வரை) ஆகியவற்றைக் கொண்டுள்ளது. கவுண்டர் CP இன் HIGH-to-LOW மாற்றத்தில் முன்னேறுகிறது. MR இல் உள்ள ஒரு HIGH அனைத்து கவுண்டர் நிலைகளையும் அழிக்கிறது மற்றும் CP இன் நிலையைப் பொருட்படுத்தாமல் அனைத்து வெளியீடுகளையும் LOW ஆக கட்டாயப்படுத்துகிறது. ஒவ்வொரு கவுண்டர் நிலையும் ஒரு நிலையான டோகிள் ஃபிளிப்-ஃப்ளாப் ஆகும். கடிகார உள்ளீட்டில் உள்ள ஷ்மிட்-தூண்டுதல் நடவடிக்கை சுற்றுகளை மெதுவான கடிகார உயர்வு மற்றும் வீழ்ச்சி நேரங்களுக்கு மிகவும் சகிப்புத்தன்மையுள்ளதாக ஆக்குகிறது. உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும். இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்துவதை செயல்படுத்துகிறது.
பயன்பாடுகள்: அதிர்வெண் பிரிக்கும் சுற்றுகள், நேர தாமத சுற்றுகள்
