74HC40103 8-பிட் ஒத்திசைவான பைனரி டவுன் கவுண்டர் IC
அடுக்குத் தொடர் செயல்பாடு கொண்ட அதிவேக Si-gate CMOS சாதனம்
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7V வரை
- உள்ளீட்டு டையோடு மின்னோட்டம்: 0 முதல் +20mA வரை
- வெளியீட்டு டையோடு மின்னோட்டம்: 0 முதல் +20mA வரை
- வெளியீட்டு மூலம் அல்லது சிங்க் மின்னோட்டம்: 0 முதல் +25mA வரை
- சுற்றுப்புற வெப்பநிலை: -40°C முதல் +50°C வரை
- தரை மின்னோட்டம்: 0 முதல் +50mA வரை
- சேமிப்பு வெப்பநிலை: -65°C முதல் +150°C வரை
- மொத்த மின் இழப்பு: -40 முதல் +125°C வரை
சிறந்த அம்சங்கள்:
- அடுக்கு
- ஒத்திசைவான அல்லது ஒத்திசைவற்ற முன்னமைவு
- குறைந்த சக்தி சிதறல்
- ESD பாதுகாப்பு: HBM EIA/JESD22-A114-B 2000V ஐ விட அதிகமாக உள்ளது
74HC40103 என்பது ஒரு அதிவேக Si-gate CMOS சாதனமாகும், இது 4000B தொடரின் 40103 உடன் பின்-இணக்கமானது. இது JEDEC தரநிலை எண். 7A உடன் இணங்குகிறது மற்றும் உள் எண்ணிக்கை பூஜ்ஜியமாக இருக்கும்போது செயலில் இருக்கும் ஒற்றை வெளியீட்டைக் கொண்ட 8-பிட் ஒத்திசைவான டவுன் கவுண்டரைக் கொண்டுள்ளது.
முனைய இயக்க உள்ளீடு (TE) அதிகமாக இருக்கும்போது எண்ணுதல் தடுக்கப்படுகிறது. TE குறைவாக இருந்தால் எண்ணிக்கை பூஜ்ஜியத்தை அடையும் போது முனைய எண்ணிக்கை வெளியீடு (TC) குறைவாகச் சென்று, ஒரு முழு கடிகார காலத்திற்கு குறைவாகவே இருக்கும். 74HC40103 ஐ TE உள்ளீடு மற்றும் TC வெளியீட்டைப் பயன்படுத்தி ஒத்திசைவான அல்லது சிற்றலை பயன்முறையில் அடுக்காக மாற்றலாம்.
தொகுப்பு உள்ளடக்கியது:

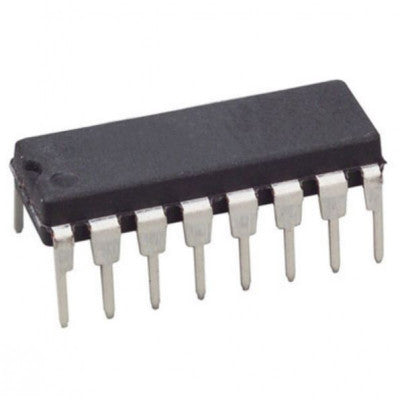

- 1 x 74HC40103 8-பிட் ஒத்திசைவான பைனரி டவுன் கவுண்டர் IC (7440103) DIP-16 தொகுப்பு
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
