74HC368; 74HCT368 ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர்/லைன் டிரைவர்
3-நிலை வெளியீடுகள் மற்றும் பரந்த மின்னழுத்த வரம்பைக் கொண்ட பல்துறை ஹெக்ஸ் தலைகீழ் பஃபர்/லைன் இயக்கி.
- விநியோக மின்னழுத்தம்: -0.5 முதல் +7 V வரை
- உள்ளீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு கிளாம்பிங் மின்னோட்டம்: - +20 mA வரை
- வெளியீட்டு மின்னோட்டம்: - +35 mA வரை
- வழங்கல் மின்னோட்டம்: - 70 mA
- தரை மின்னோட்டம்: -70 mA
- சேமிப்பு வெப்பநிலை: -65 முதல் +150 °C வரை
- மொத்த மின் இழப்பு: - 500 மெகாவாட் வரை

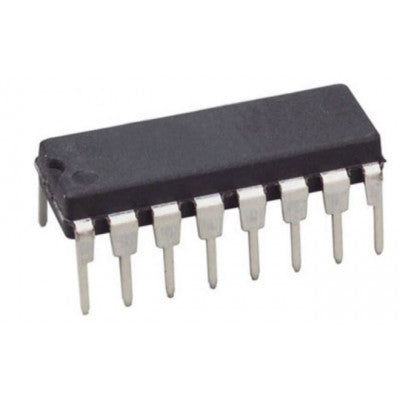

- தொகுப்பில் உள்ளவை: 1 X 74HC368 ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர் லைன் டிரைவர் ஐசி (74368 ஐசி) டிஐபி-16 தொகுப்பு
அம்சங்கள்:
- பரந்த விநியோக மின்னழுத்த வரம்பு (2.0 முதல் 6.0 V வரை)
- CMOS மற்றும் TTL உள்ளீட்டு நிலைகள்
- குறைந்த சக்தி சிதறல்
- அதிக சத்தத்திற்கு நோய் எதிர்ப்பு சக்தி
74HC368; 74HCT368 என்பது ஒரு ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர்/லைன் டிரைவர் ஆகும், இது 3-நிலை வெளியீடுகளைக் கொண்டுள்ளது, இது வெளியீட்டு இயக்க உள்ளீடுகளால் (nOE) கட்டுப்படுத்தப்படுகிறது. nOE இல் அதிக மின்னழுத்தம் வெளியீடுகளை அதிக மின்மறுப்பு OFF-நிலையாகக் கருத வைக்கிறது. உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும், இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்த உதவுகிறது.
JEDEC தரநிலைகளான JESD8C (2.7 V முதல் 3.6 V வரை) JESD7A (2.0 V முதல் 6.0 V வரை) உடன் இணங்குகிறது. Latch-up செயல்திறன் JESD 78 வகுப்பு II நிலை B க்கு 100 mA ஐ விட அதிகமாகும். ESD பாதுகாப்பு: HBM JESD22-A114F 2000 V ஐ விட அதிகமாகும் MM JESD22-A115-A 200 V ஐ விட அதிகமாகும். -40 °C முதல் +85 °C வரை மற்றும் -40 °C முதல் +125 °C வரை குறிப்பிடப்பட்டுள்ளது.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
