74HC366; 74HCT366 ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர்/லைன் டிரைவர்
3-நிலை வெளியீடுகள் மற்றும் பரந்த மின்னழுத்த வரம்பைக் கொண்ட பல்துறை ஹெக்ஸ் தலைகீழ் பஃபர்/லைன் இயக்கி.
- விநியோக மின்னழுத்தம்: 2.0 V முதல் 6.0 V வரை
- உள்ளீட்டு மின்னழுத்தம்: -0.5 முதல் VCC + 0.5 V வரை
- வெளியீட்டு மின்னழுத்தம்: -0.5 முதல் VCC + 0.5 V வரை
- உள்ளீட்டு டையோடு மின்னோட்டம்: +20 mA
- வெளியீட்டு டையோடு மின்னோட்டம்: +20 mA
- வெளியீட்டு மூல சிங்க் மின்னோட்டம்: +35 mA
- மின் இழப்பு: 500 மெகாவாட்
- சேமிப்பு வெப்பநிலை: -65 முதல் +150 °C வரை
- சுற்றுப்புற வெப்பநிலை: -40 முதல் +125 °C வரை

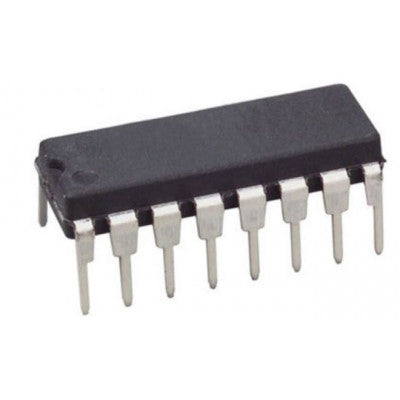

- தொகுப்பில் உள்ளவை: 1 X 74HC366 ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர் லைன் டிரைவர் ஐசி (74366 ஐசி) டிஐபி-16 தொகுப்பு
சிறந்த அம்சங்கள்:
- பரந்த விநியோக மின்னழுத்த வரம்பு (2.0 V முதல் 6.0 V வரை)
- குறைந்த சக்தி சிதறல்
- அதிக சத்தத்திற்கு நோய் எதிர்ப்பு சக்தி
- JESD 78 வகுப்பு II நிலை B க்கு லாட்ச்-அப் செயல்திறன் 100 mA ஐ விட அதிகமாக உள்ளது.
74HC366; 74HCT366 என்பது ஒரு ஹெக்ஸ் இன்வெர்ட்டிங் பஃபர்/லைன் டிரைவர் ஆகும், இது 3-நிலை வெளியீடுகளைக் கொண்டுள்ளது, இது வெளியீட்டு இயக்க உள்ளீடுகளால் (OEn) கட்டுப்படுத்தப்படுகிறது. OEn இல் ஒரு உயர் மின்னழுத்தம் வெளியீடுகளை அதிக மின்மறுப்பு OFF-நிலையைக் கருத வைக்கிறது. உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும், இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்த உதவுகிறது.
உள்ளீட்டு நிலைகள்: 74HC366க்கு: CMOS நிலை, 74HCT366க்கு: TTL நிலை
ESD பாதுகாப்பு: HBM JESD22-A114F 2000 V ஐ விட அதிகமாகும், MM JESD22-A115-A 200 V ஐ விட அதிகமாகும்
-40 °C முதல் +85 °C வரையிலும், -40 °C முதல் +125 °C வரையிலும் குறிப்பிடப்பட்டுள்ளது.
