74HC194/74HCT194 4-பிட் இருதிசை யுனிவர்சல் ஷிப்ட் பதிவு
ஒத்திசைவான செயல்பாடு மற்றும் பல தரவு பரிமாற்ற முறைகள் கொண்ட பல்துறை மாற்றப் பதிவேடு.
- விநியோக மின்னழுத்தம் (VCC): 2.0V முதல் 6.0V வரை
- CMOS குறைந்த சக்தி சிதறல்
- அதிக இரைச்சல் எதிர்ப்பு சக்தி
- லாட்ச்-அப் செயல்திறன்: JESD 78 வகுப்பு II நிலை B க்கு 100 mA ஐ விட அதிகமாக உள்ளது.
அம்சங்கள்:
- 2.0V முதல் 6.0V வரை பரந்த விநியோக மின்னழுத்த வரம்பு
- CMOS குறைந்த சக்தி சிதறல்
- அதிக சத்தத்திற்கு நோய் எதிர்ப்பு சக்தி
- JESD 78 வகுப்பு II நிலை B க்கு லாட்ச்-அப் செயல்திறன் 100 mA ஐ விட அதிகமாக உள்ளது.
74HC194/74HCT194 என்பது 4-பிட் இருதிசை உலகளாவிய ஷிப்ட் பதிவேடு ஆகும். சாதனத்தின் ஒத்திசைவான செயல்பாடு பயன்முறை தேர்வு உள்ளீடுகளால் (S0, S1) தீர்மானிக்கப்படுகிறது. இணையான சுமை பயன்முறையில் (S0 மற்றும் S1 HIGH) D0 முதல் D3 உள்ளீடுகளில் தோன்றும் தரவு, S0 மற்றும் S1 HIGH ஆக இருக்கும்போது, Q0 முதல் Q3 வெளியீடுகளுக்கு மாற்றப்படும். S0 HIGH ஆகவும் S1 LOW ஆகவும் இருக்கும்போது தரவு DSL வழியாகத் தொடர்ச்சியாக உள்ளிடப்பட்டு இடமிருந்து வலமாக மாற்றப்படும்; S0 LOW ஆகவும் S1 HIGH ஆகவும் இருக்கும்போது தரவு DSR வழியாகத் தொடர்ச்சியாக உள்ளிடப்பட்டு வலமிருந்து இடமாக மாற்றப்படும். DSR மற்றும் DSL ஆகியவை இணையான சுமை செயல்பாட்டில் குறுக்கிடாமல் பலநிலை ஷிப்ட் வலது அல்லது ஷிப்ட் இடது தரவு பரிமாற்றங்களை அனுமதிக்கின்றன. S0 மற்றும் S1 இரண்டும் குறைவாக இருந்தால், ஏற்கனவே உள்ள தரவு ஒரு ஹோல்ட் பயன்முறையில் தக்கவைக்கப்படும். பயன்முறை தேர்வு மற்றும் தரவு உள்ளீடுகள் விளிம்பு-தூண்டப்படுகின்றன, கடிகாரத்தின் (CP) LOW-to-HIGH மாற்றத்திற்கு மட்டுமே பதிலளிக்கின்றன. எனவே, ஒரே நேரக் கட்டுப்பாடு என்னவென்றால், பயன்முறை கட்டுப்பாடு மற்றும் தேர்ந்தெடுக்கப்பட்ட தரவு உள்ளீடுகள் கடிகார துடிப்பின் நேர்மறை மாற்றத்திற்கு ஒரு அமைவு நேரத்திற்கு முன்பு நிலையானதாக இருக்க வேண்டும். LOW ஆக இருக்கும்போது, ஒத்திசைவற்ற முதன்மை மீட்டமைப்பு (MR) மற்ற அனைத்து உள்ளீட்டு நிலைகளையும் மீறி Q வெளியீடுகளை LOW ஆக கட்டாயப்படுத்துகிறது. உள்ளீடுகளில் கிளாம்ப் டையோட்கள் அடங்கும். இது VCC ஐ விட அதிகமான மின்னழுத்தங்களுக்கு உள்ளீடுகளை இடைமுகப்படுத்த மின்னோட்டத்தை கட்டுப்படுத்தும் மின்தடையங்களைப் பயன்படுத்துவதை செயல்படுத்துகிறது.
விவரக்குறிப்புகள்:
- விநியோக மின்னழுத்தம் (VCC): 2.0V முதல் 6.0V வரை
- DC உள்ளீடு அல்லது வெளியீட்டு மின்னழுத்தம் (VIN, VOUT): 0VccV
- சுற்றுப்புற வெப்பநிலை: -40°C முதல் +125°C வரை
- உள்ளீட்டு எழுச்சி அல்லது இலையுதிர் நேரங்கள்:
- விசிசி = 2.0வி: 625என்எஸ்
- விசிசி = 4.5 வி: 139 என்எஸ்
- விசிசி = 6.0வி: 83என்எஸ்
தொகுப்பு உள்ளடக்கியது:

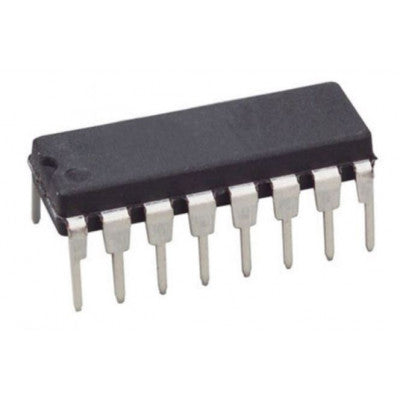

- 1 X 74HC194 4-பிட் இரு திசை ஷிப்ட் பதிவு IC (74194 IC) DIP-16 தொகுப்பு
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
