74HC160 ஒத்திசைவான பத்தாண்டு கவுண்டர்
உள் பார்வையுடன் கூடிய அதிவேக Si-gate CMOS சாதனம்
- இணக்கத்தன்மை: குறைந்த சக்தி கொண்ட ஷாட்கி TTL (LSTTL) உடன் பின் இணக்கமானது.
- இணக்கம்: JEDEC தரநிலை எண். 7A
- செயல்பாடு: ஒத்திசைவான முன்னமைக்கப்பட்ட தசாப்த கவுண்டர்கள்
-
அம்சங்கள்:
- ஒத்திசைவான எண்ணுதல் மற்றும் ஏற்றுதல்
- n-பிட் அடுக்குக்கு இரண்டு எண்ணிக்கை செயல்படுத்தும் உள்ளீடுகள்
- நேர்மறை-முனை தூண்டப்பட்ட கடிகாரம்
- ஒத்திசைவற்ற மீட்டமைப்பு
74HC160 என்பது ஒத்திசைவான முன்னமைக்கப்பட்ட தசாப்த கவுண்டர்கள் ஆகும், அவை உள் பார்வை-முன்னோக்கி எடுத்துச் செல்லலைக் கொண்டுள்ளன மற்றும் அதிவேக எண்ணிக்கைக்கு பயன்படுத்தப்படலாம். ஒத்திசைவான செயல்பாடு கடிகாரத்தின் (CP) நேர்மறை-செல்லும் விளிம்பில் அனைத்து ஃபிளிப்-ஃப்ளாப்களையும் ஒரே நேரத்தில் கடிகாரமாக்குவதன் மூலம் வழங்கப்படுகிறது. கவுண்டர்களின் வெளியீடுகள் (Q0 முதல் Q3 வரை) உயர் அல்லது குறைந்த நிலைக்கு முன்னமைக்கப்படலாம். இணையான செயல்படுத்தல் உள்ளீட்டில் (PE) ஒரு குறைந்த நிலை எண்ணும் செயலை முடக்குகிறது மற்றும் தரவு உள்ளீடுகளில் (D0 முதல் D3 வரை) தரவை கடிகாரத்தின் நேர்மறை-செல்லும் விளிம்பில் உள்ள கவுண்டரில் ஏற்றுகிறது (PE க்கான அமைவு மற்றும் ஹோல்ட் நேரத் தேவைகள் பூர்த்தி செய்யப்படுவதை வழங்குகிறது). எண்ணிக்கை செயல்படுத்தல் உள்ளீடுகளில் (CEP மற்றும் CET) நிலைகளைப் பொருட்படுத்தாமல் முன்னமைவு நடைபெறுகிறது. முதன்மை மீட்டமைப்பு உள்ளீட்டில் (MR) ஒரு குறைந்த நிலை, CP, PE, CET மற்றும் CEP உள்ளீடுகளில் உள்ள நிலைகளைப் பொருட்படுத்தாமல் ஃபிளிப்-ஃப்ளாப்களின் (Q0 முதல் Q3 வரை) நான்கு வெளியீடுகளையும் குறைந்த நிலைக்கு அமைக்கிறது (இதனால் ஒத்திசைவற்ற தெளிவான செயல்பாட்டை வழங்குகிறது). முன்னோக்கிச் செல்லும் பார்வை கவுண்டர்களின் தொடர் அடுக்குகளை எளிதாக்குகிறது. எண்ணும் செயல்படுத்தும் உள்ளீடுகள் (CEP மற்றும் CET) இரண்டும் எண்ணுவதற்கு அதிகமாக இருக்க வேண்டும். முனைய எண்ணிக்கை வெளியீட்டை (TC) இயக்க CET உள்ளீடு முன்னோக்கி செலுத்தப்படுகிறது. இவ்வாறு இயக்கப்படும் TC வெளியீடு Q0 இன் உயர் நிலை வெளியீட்டிற்கு தோராயமாக சமமான கால அளவு கொண்ட உயர் வெளியீட்டு துடிப்பை உருவாக்கும். இந்த துடிப்பை அடுத்த அடுக்கு நிலையை இயக்கப் பயன்படுத்தலாம்.
-
விவரக்குறிப்புகள்:
- பரவல் தாமதம் (tPHL) CP முதல் Qn வரை: 19 ns
- பரவல் தாமதம் (tPHL) CP க்கு TC: 21 ns
- பரவல் தாமதம் (tPHL) MR முதல் Qn வரை: 21 ns
- பரவல் தாமதம் (tPHL) MR முதல் TC வரை: 21 ns
- பரவல் தாமதம் (tPHL) CET முதல் TC வரை: 14 ns
- பரவல் தாமதம் (tPLH) CP முதல் Qn வரை: 19 ns
- பரவல் தாமதம் (tPLH) CP முதல் TC வரை: 21 ns
- பரவல் தாமதம் (tPLH) CET முதல் TC வரை: 14 ns
- அதிகபட்ச கடிகார அதிர்வெண் (fmax): 61 MHz
- உள்ளீட்டு மின்தேக்கம் (C1): 3.5 pF
- ஒரு தொகுப்புக்கு மின் சிதறல் கொள்ளளவு (CPD): 3.9 pF
தொடர்புடைய ஆவணம்: 74HC160 IC தரவுத்தாள்

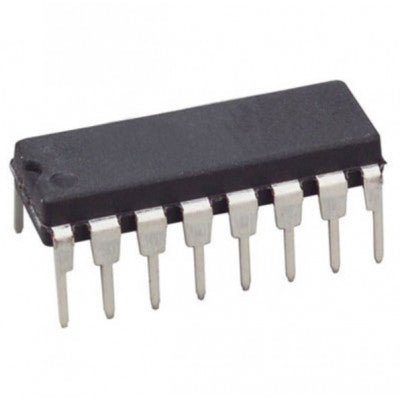

* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
