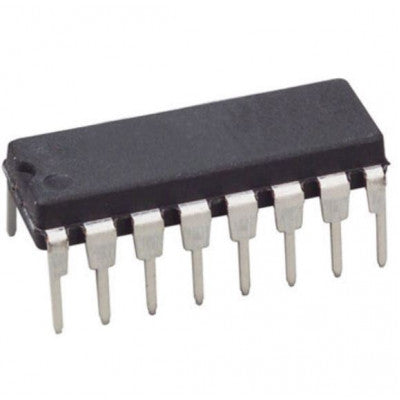

74HC138 டிகோடர்
நினைவக முகவரி டிகோடிங் அல்லது தரவு ரூட்டிங்கிற்கான மேம்பட்ட சிலிக்கான்-கேட் CMOS தொழில்நுட்பம்.
- விநியோக மின்னழுத்தம்: 2V–6V
- உள்ளீட்டு மின்னழுத்தம்: -0.5V முதல் VDD + 0.5V வரை
- வெளியீட்டு மின்னழுத்தம்: -0.5V முதல் VCC + 0.5V வரை
- கிளாம்ப் டையோடு மின்னோட்டம் (IIK, IOK): ±20 mA
- வெளியீட்டு மின்னோட்டம், ஒரு முள் (IOUT): ±25 mA
- VCC அல்லது GND மின்னோட்டம், ஒரு பின் (ICC): ±50 mA
- சேமிப்பு வெப்பநிலை வரம்பு (TSTG): -65°C முதல் +150°C வரை
- மின் இழப்பு (PD): 600 மெகாவாட் (SO தொகுப்பு மட்டும்)
- லீட் வெப்பநிலை (TL): 260°C (சாலிடரிங் 10 வினாடிகள்)
அம்சங்கள்:
- வழக்கமான பரவல் தாமதம்: 20 ns
- பரந்த மின் விநியோக வரம்பு: 2V–6V
- குறைந்த அமைதியான மின்னோட்டம்: 80 µA அதிகபட்சம் (74HC தொடர்)
- குறைந்த உள்ளீட்டு மின்னோட்டம்: அதிகபட்சம் 1 µA
74HC138 டிகோடர் மேம்பட்ட சிலிக்கான்-கேட் CMOS தொழில்நுட்பத்தைப் பயன்படுத்துகிறது மற்றும் நினைவக முகவரி டிகோடிங் அல்லது தரவு ரூட்டிங் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது. இந்த சுற்று அதிக இரைச்சல் நோய் எதிர்ப்பு சக்தி மற்றும் பொதுவாக CMOS சுற்றுடன் தொடர்புடைய குறைந்த மின் நுகர்வு ஆகியவற்றைக் கொண்டுள்ளது, ஆனால் குறைந்த சக்தி கொண்ட ஷாட்கி TTL லாஜிக்கு ஒப்பிடக்கூடிய வேகத்தைக் கொண்டுள்ளது. 74HC138 3 பைனரி செலக்ட் உள்ளீடுகளைக் கொண்டுள்ளது (A, B, மற்றும் C). சாதனம் இயக்கப்பட்டிருந்தால், இந்த உள்ளீடுகள் எட்டு சாதாரண உயர் வெளியீடுகளில் எது குறைவாகச் செல்லும் என்பதைத் தீர்மானிக்கின்றன. டிகோடர்களின் அடுக்குகளை எளிதாக்க இரண்டு செயலில் உள்ள LOW மற்றும் ஒரு செயலில் உள்ள HIGH செயல்படுத்தல்கள் (G1, G2A மற்றும் G2B) வழங்கப்படுகின்றன. டிகோடரின் வெளியீடுகள் 10 குறைந்த சக்தி கொண்ட ஷாட்கி TTL சமமான சுமைகளை இயக்க முடியும், மேலும் அவை செயல்பாட்டு ரீதியாகவும் 74LS138 க்கு சமமான பின் ஆகும். அனைத்து உள்ளீடுகளும் VCC மற்றும் தரைக்கு டையோட்களால் நிலையான வெளியேற்றத்தால் ஏற்படும் சேதத்திலிருந்து பாதுகாக்கப்படுகின்றன.
தொடர்புடைய ஆவணம்: 74HC138 IC தரவுத்தாள்
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
