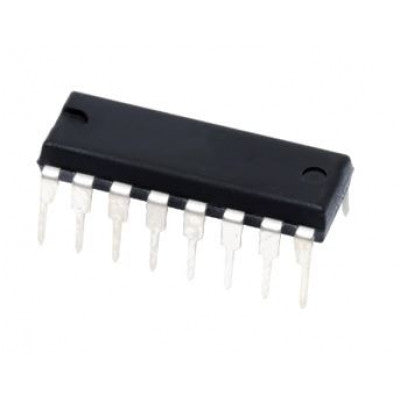

74HC109 இரட்டை JK நேர்மறை-முனை-தூண்டப்பட்ட ஃபிளிப்-ஃப்ளாப் IC - DIP-16 தொகுப்பு
ஒரு பல்துறை இரட்டை நேர்மறை விளிம்பு தனிப்பட்ட nJ மற்றும் nK உள்ளீடுகளுடன் JK ஃபிளிப்-ஃப்ளாப் IC ஐத் தூண்டியது.
- விநியோக மின்னழுத்தம்: 2.0 - 6.0V
- உள்ளீட்டு கிளாம்பிங் மின்னோட்டம்: ±20 mA
- வெளியீட்டு கிளாம்பிங் மின்னோட்டம்: ±20 mA
- வெளியீட்டு மின்னோட்டம்: ±25mA
- வழங்கல் மின்னோட்டம்: 50mA
- தரை மின்னோட்டம்: -50 mA
- சேமிப்பு வெப்பநிலை: -65 முதல் 150°C வரை
- மொத்த மின் இழப்பு: 500 மெகாவாட்
- தொகுப்பில் உள்ளவை: 1 X 74HC109 இரட்டை JK எதிர்மறை-முனை-தூண்டப்பட்ட ஃபிளிப்-ஃப்ளாப்ஸ் IC (74109) DIP-16 தொகுப்பு
அம்சங்கள்:
- CMOS மற்றும் TTL உள்ளீட்டு நிலைகள்
- D-வகை ஃபிளிப்-ஃப்ளாப்பிற்கான J மற்றும் K உள்ளீடுகள்
- ஃபிளிப்-ஃப்ளாப் அல்லது "எதுவும் செய்யாதே" பயன்முறையை நிலைமாற்று
- JEDEC தரநிலை எண். 7A இணக்கம்
74HC109 என்பது கடிகாரம், தொகுப்பு மற்றும் மீட்டமைப்பு உள்ளீடுகளைக் கொண்ட இரட்டை நேர்மறை விளிம்பு தூண்டப்பட்ட JK ஃபிளிப்-ஃப்ளாப் IC ஆகும். இது நிரப்பு nQ மற்றும் nQ வெளியீடுகளைக் கொண்டுள்ளது. nJ மற்றும் nK உள்ளீடுகள் நிலை மாற்றங்களைக் கட்டுப்படுத்துகின்றன, ஒத்திசைவற்ற செயலில் உள்ள LOW தொகுப்பு மற்றும் மீட்டமைப்புடன். கடிகார மாற்றத்திற்கு முன் நிலையான nJ மற்றும் nK உள்ளீடுகள் தேவைப்படுகின்றன. JK வடிவமைப்பு nJ மற்றும் nK ஐ இணைப்பதன் மூலம் D-வகை ஃபிளிப்-ஃப்ளாப் செயல்பாட்டை அனுமதிக்கிறது. உள்ளீட்டு பாதுகாப்பிற்காக கிளாம்ப் டையோட்கள் சேர்க்கப்பட்டுள்ளன.
74109 IC, 74109 SMD IC, 74HC109 IC என பல பெயர்களில் அழைக்கப்படும் இந்த IC, பல்வேறு பயன்பாடுகளுக்கு பல்துறை செயல்பாட்டை வழங்குகிறது.
