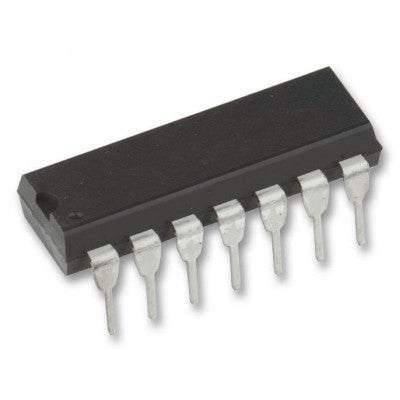

74F74 இரட்டை D-வகை நேர்மறை விளிம்பு-தூண்டப்பட்ட ஃபிளிப்-ஃப்ளாப் ஐசி
டைரக்ட் கிளியர் மற்றும் செட் உள்ளீடுகளுடன் கூடிய இரட்டை டி-வகை ஃபிளிப்-ஃப்ளாப்
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உள்ளீட்டு கிளாம்ப் டையோடு மின்னழுத்தம்: -1.2V
- வெளியீடு உயர் மின்னழுத்தம்: 2.5V 10% VCC
- வெளியீடு குறைந்த மின்னழுத்தம்: 0.5V 10% VCC
- உள்ளீட்டு உயர் மின்னோட்டம்: 5.0A
- உள்ளீட்டு உயர் மின்னோட்ட முறிவு சோதனை: 7.0A
- வெளியீடு அதிக கசிவு மின்னோட்டம்: 50A
- உள்ளீட்டு கசிவு சோதனை: 4.75V
- வெளியீட்டு கசிவு சுற்று மின்னோட்டம்: 3.75A
- உள்ளீடு குறைந்த மின்னோட்டம்: -0.6mA
- வெளியீட்டு குறுகிய-சுற்று மின்னோட்டம்: -60 - -150mA
- மின்சாரம் வழங்கும் மின்னோட்டம்: 16.0mA
- தொகுப்பில் உள்ளவை: 1 X 74F74 இரட்டை D-வகை நேர்மறை விளிம்பு-தூண்டப்பட்ட ஃபிளிப்-ஃப்ளாப் IC (7474) DIP-14 தொகுப்பு
சிறந்த அம்சங்கள்:
- ஒத்திசைவற்ற உள்ளீடுகள்: SD க்கு குறைந்த உள்ளீடு Q ஐ உயர் நிலைக்கு அமைக்கிறது
- CD-க்கு குறைந்த உள்ளீடு Q-ஐ குறைந்த நிலைக்கு அமைக்கிறது
- கிளியர் மற்றும் செட் ஆகியவை கடிகாரத்தைச் சார்ந்தது அல்ல.
- CD மற்றும் SD-யில் ஒரே நேரத்தில் LOW என்பது Q மற்றும் Q இரண்டையும் அதிகமாக்குகிறது.
உள்ளீட்டில் உள்ள தகவல் கடிகார துடிப்பின் நேர்மறை விளிம்பில் உள்ள வெளியீடுகளுக்கு மாற்றப்படுகிறது. கடிகார தூண்டுதல் கடிகார துடிப்பின் மின்னழுத்த மட்டத்தில் நிகழ்கிறது மற்றும் நேர்மறை-செல்லும் துடிப்பின் மாற்ற நேரத்துடன் நேரடியாக தொடர்புடையது அல்ல. கடிகார துடிப்பு உள்ளீட்டு வரம்பு மின்னழுத்தம் கடந்து சென்ற பிறகு, தரவு உள்ளீடு பூட்டப்படும், மேலும் இருக்கும் தகவல்கள் கடிகார துடிப்பு உள்ளீட்டின் அடுத்த உயரும் விளிம்பு வரை வெளியீடுகளுக்கு மாற்றப்படாது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
