BMS (பேட்டரி மேலாண்மை அமைப்பு)
பேட்டரி நிலையைக் கண்காணித்து கட்டுப்படுத்துவதற்காக வடிவமைக்கப்பட்ட பேட்டரி மேலாண்மை அமைப்பு.
- இயக்க மின்னோட்டம்: 40uA
- அதிகபட்ச வெளியேற்ற மின்னோட்டம்: 40A
- உடனடி வெளியேற்ற மின்னோட்டம்: 70A
- சார்ஜிங் மின்னழுத்தம்: 25.5V
- அதிகபட்ச சார்ஜிங் மின்னோட்டம்: 40A
- வெப்பநிலை வரம்பு: -30/+80°C
- ஓவர்சார்ஜ் கண்டறிதல் மின்னழுத்தம்: 4.25±0.025V
- ஓவர்சார்ஜ் வெளியீட்டு மின்னழுத்தம்: 4.15±0.05V
- பேட்டரி இருப்பு கண்டறிதல் மின்னழுத்தம்: 4.125±0.025V
- ஓவர் டிஸ்சார்ஜ் கண்டறிதல் மின்னழுத்தம்: 2.7±0.1V
- அதிகப்படியான வெளியேற்றத்தைக் கண்டறிவதில் தாமதம்: 1.0±0.5S
- ஓவர் டிஸ்சார்ஜ் வெளியீட்டு மின்னழுத்தம்: 3.0±0.1V
- மிகை மின்னோட்டத்தைக் கண்டறிதல் மின்னழுத்தம்: 100mV
- மிகை மின்னோட்டக் கண்டறிதல் தாமதம்: 1±0.3S
- அதிகப்படியான மின்னோட்ட பாதுகாப்பு மின்னோட்டம்: 75±5A
- எடை (கிராம்): 15
- நீளம் (மிமீ): 98.2
- அகலம் (மிமீ): 34.5
- உயரம் (மிமீ): 4
அம்சங்கள்:
- நான்கு செல் பேட்டரி பேக்கிற்கான சிறிய அளவு
- எளிதான இணைப்புகளுக்கான எளிய மற்றும் வசதியான சுற்று
- அதிக சார்ஜ்/அதிக வெளியேற்ற பாதுகாப்பு
இந்த சார்ஜ்-டிஸ்சார்ஜ் கட்டுப்படுத்தி தொகுதிக்கு ஆறு பேட்டரிகளை (18650) ஒரே நேரத்தில் இணைக்க முடியும். இந்த தொகுதி ஷார்ட் சர்க்யூட், ஓவர்சார்ஜ் மற்றும் ஓவர்-டிஸ்சார்ஜ் ஆகியவற்றிலிருந்து பாதுகாப்பைக் கொண்டுள்ளது. குறைந்தபட்சம் ஒரு பேட்டரியின் அதிகபட்ச திறனை அடையும் போது பேட்டரிகளுக்கான மின்சார விநியோகத்தை அணைப்பதே சார்ஜ் கட்டுப்படுத்தியின் செயல்பாடுகளில் ஒன்றாகும். இந்த BMS கட்டுப்படுத்தி 30,000 மணிநேரத்திற்கும் மேலான செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. அதிகபட்ச அனுமதிக்கக்கூடிய மின்னோட்டம் 40 A ஆகும். விநியோக மின்னழுத்தத்தின் அதிகபட்ச அனுமதிக்கப்பட்ட மதிப்பு மீறப்பட்டால், சார்ஜ் கட்டுப்படுத்தி பாதுகாப்பு பயன்முறையை செயல்படுத்துகிறது. தொகுதியை மீட்டெடுக்க, BMS போர்டின் உள்ளீட்டில் மின்னழுத்தத்தை மீண்டும் பயன்படுத்துவது அல்லது சார்ஜ் கட்டுப்படுத்தி தானாகவே பாதுகாப்பை முடக்கும் வரை சிறிது நேரம் காத்திருக்க வேண்டியது அவசியம்.

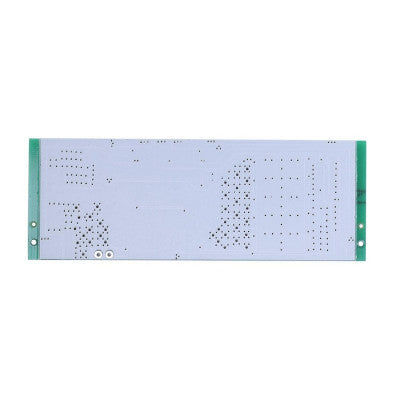

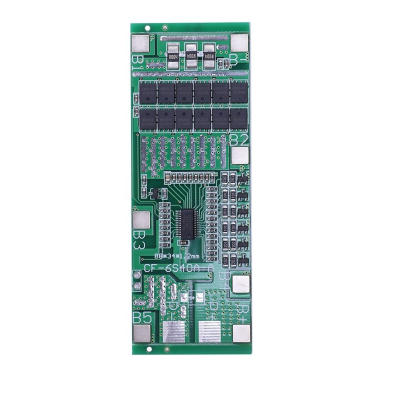

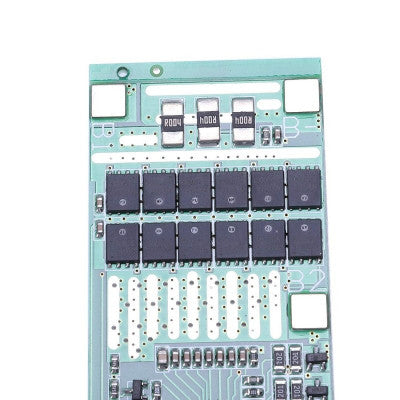

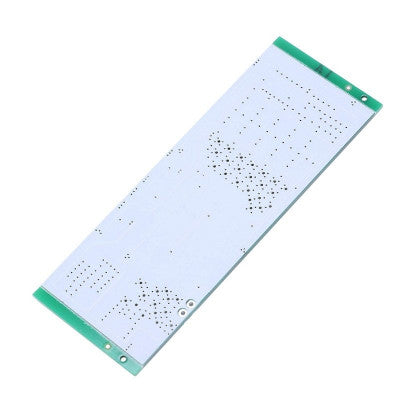

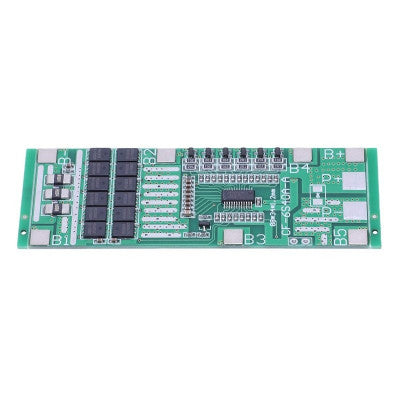

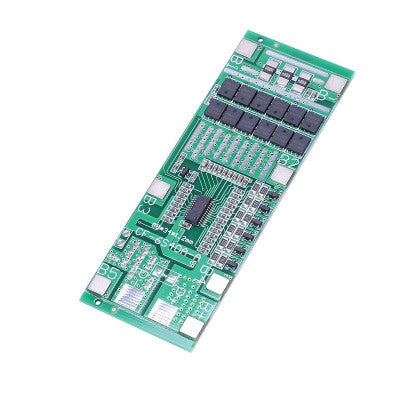

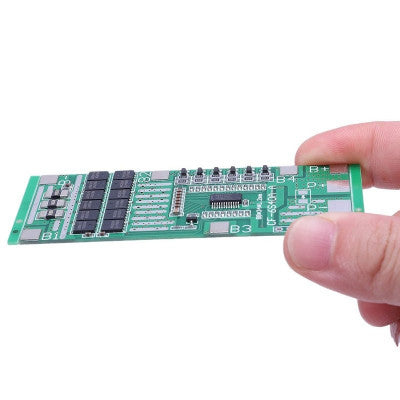

தொகுப்பு உள்ளடக்கியது: 1 x 6S 40A 18650 லித்தியம் பேட்டரி பாதுகாப்பு பலகை
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
