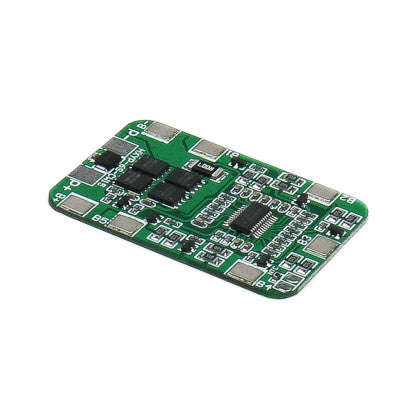

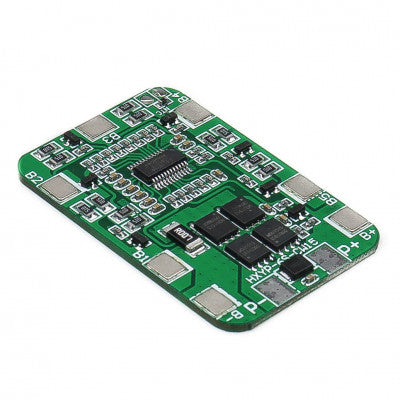

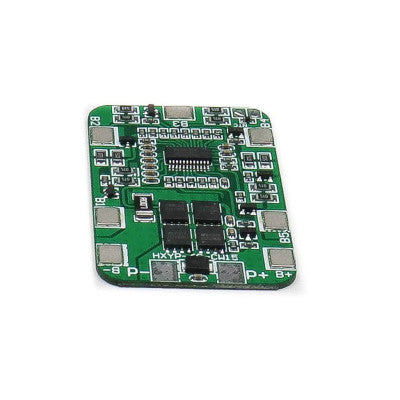

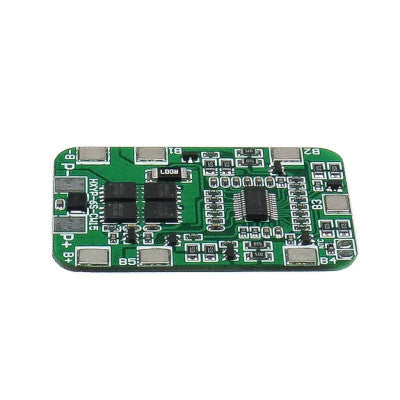

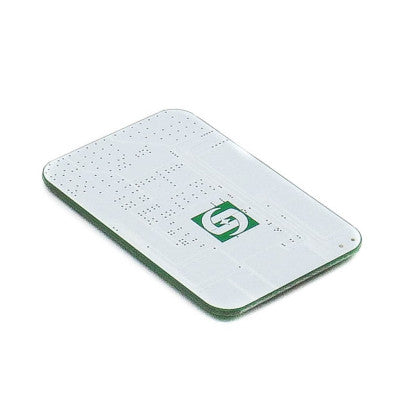

6S 20 A லி-அயன் லித்தியம் பேட்டரி 24V 18650 சார்ஜர் பாதுகாப்பு பலகை தொகுதி
ஒரு சிறிய PCB மவுண்ட் லி-அயன் லித்தியம் பேட்டரி சார்ஜர் பாதுகாப்பு தொகுதி.
- உள்ளீட்டு மின்னழுத்தம்: 25.5 - 26 V
- இயக்க வெப்பநிலை: -30 முதல் 80°C வரை
- எடை: 8 கிராம்
- மிகை மின்னோட்ட பாதுகாப்பு: ஆம்
- மின்னழுத்தக் குறைப்பு பாதுகாப்பு: ஆம்
- உள் எதிர்ப்பு: <20மீ
- அதிகபட்ச இயக்க மின்னோட்டம்: 15 ஏ
- பரிமாணங்கள்: 50 x 32 x 4 மிமீ
அம்சங்கள்:
- குறுகிய சுற்று பாதுகாப்பு
- அதிக கட்டணம் வசூலிப்பதில் இருந்து பாதுகாப்பு
- அதிகப்படியான வெளியேற்ற பாதுகாப்பு
- மிகை மின்னோட்ட பாதுகாப்பு
இந்த சிறிய பேட்டரி சார்ஜர் பாதுகாப்பு தொகுதி, ஒருங்கிணைந்த சர்க்யூட் போர்டின் பங்கைப் பாதுகாக்க, ரிச்சார்ஜபிள் பேட்டரிக்காக (பொதுவாக லித்தியம் பேட்டரி என குறிப்பிடப்படுகிறது) முக்கியமாக உள்ளது. லித்தியம் பேட்டரிக்கு (ரிச்சார்ஜபிள்) பாதுகாப்பு தேவை, இது அதன் பண்புகளால் தீர்மானிக்கப்படுகிறது. லித்தியம் பேட்டரியின் பொருளே, அது அதிகமாக சார்ஜ் செய்யவோ, நிரம்பி வழியவோ, ஷார்ட்-சர்க்யூட் செய்யவோ அல்லது மிக அதிக வெப்பநிலையை அடையவோ முடியாது என்பதை தீர்மானிக்கிறது. லித்தியம் பேட்டரியை சார்ஜ் செய்து வெளியேற்றுவது எப்போதும் மாதிரி எதிர்ப்பு மற்றும் தற்போதைய பாதுகாப்பு சாதனத்துடன் கூடிய பாதுகாப்புத் தகட்டைப் பின்பற்றும்.
இணைப்புகள்:
- MB: பேட்டரிகளுக்கு இடையேயான பொதுவான இணைப்புப் புள்ளி.
- B+: பேட்டரி V+ நேர்மறை
- பி-: பேட்டரி வி- நெகட்டிவ்
- P+: சார்ஜ் V+
- பி-: சார்ஜிங் வி-
தொகுப்பு உள்ளடக்கியது: 1 x 6S 20 A லி-அயன் லித்தியம் பேட்டரி 24V 18650 சார்ஜர் பாதுகாப்பு பலகை தொகுதி
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
