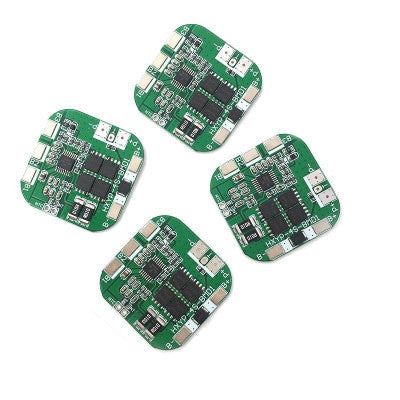

4S 14.8V 20A லித்தியம் பேட்டரி பாதுகாப்பு பலகை
ஓவர்-சார்ஜ், ஓவர்-டிஸ்சார்ஜ், ஓவர்-கரண்ட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்புடன் கூடிய 3.7V லித்தியம்-அயன் பேட்டரிகளுக்கான பாதுகாப்பு பலகை.
- மாதிரி: HXYP-4S-BMD1
- மின்னழுத்த வரம்பு: 4.25~4.35V±0.05V
- அதிகபட்ச இயக்க மின்னோட்டம்: 10A
- அதிகபட்ச உச்ச மின்னோட்டம்: 20A
- வேலை செய்யும் வெப்பநிலை: -40~+50°C
- சேமிப்பு வெப்பநிலை: -40~+80°C
- எதிர்ப்பு: 45 மீ
- சிறிய மின்னோட்டம்: 6uA
- வாழ்க்கைச் சுழற்சி: சுமார் 50000 மணிநேரம்
- நீளம் (மிமீ): 36
- அகலம் (மிமீ): 36
- எடை (கிராம்): 4
சிறந்த அம்சங்கள்:
- நான்கு செல் பேட்டரி பேக்கிற்கான சிறிய அளவிலான வடிவமைப்பு
- எளிய வயரிங் மற்றும் சுற்று
- அதிக சார்ஜ் பாதுகாப்பு

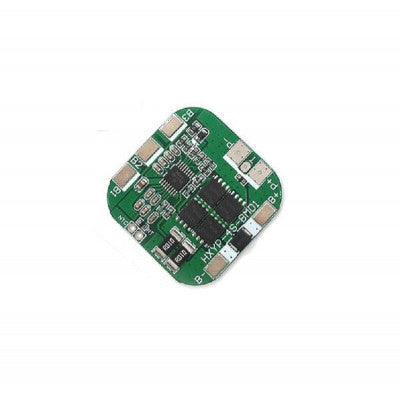

HXYP-4S-BMD1 என்பது நான்கு 18650 செல்களை பேக் செய்வதற்கு ஏற்ற ஒரு சிறிய அளவிலான சதுர வடிவ பலகையாகும், இது பல்வேறு செயல்திறன் தேவைகளுக்கு உயர் ஒருங்கிணைப்பு மற்றும் நம்பகத்தன்மையை வழங்குகிறது. இந்த பேட்டரி மேலாண்மை அமைப்பு (BMS) பேட்டரி நிலையை கண்காணித்து சார்ஜ்/வெளியேற்ற செயல்முறையை கட்டுப்படுத்துவதன் மூலம் பேட்டரி பேக்கின் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறது.
BMS கட்டுப்படுத்தி ஷார்ட் சர்க்யூட் மற்றும் ஓவர்-டிஸ்சார்ஜுக்கு எதிராக பாதுகாப்பை வழங்குகிறது, அதிகபட்ச பேட்டரி திறனை அடையும் போது தானாகவே மின்சார விநியோகத்தை அணைக்கிறது. அதிகபட்ச இயக்க மின்னோட்டம் 20A மற்றும் 10A வரை அமைதியான மின்னோட்டத்துடன், இந்த பலகை திறமையான பேட்டரி நிர்வாகத்தை உறுதி செய்கிறது.

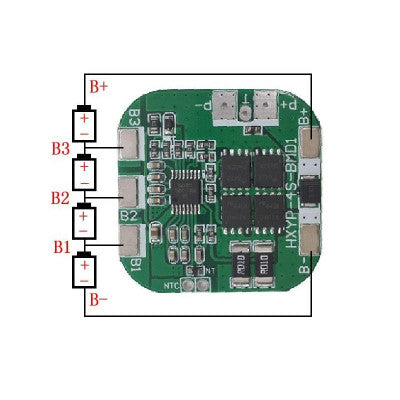

சாலிடரிங் வழிமுறைகளுக்கு, கீழே உள்ள வழிகாட்டியைப் பின்பற்றவும்:
- B+: பேட்டரி பாசிட்டிவ்வுடன் இணைக்கவும்
- B1: பேட்டரி 1 மற்றும் பேட்டரி 2 க்கு இடையிலான இணைப்புப் புள்ளி
- B2: பேட்டரி 2 மற்றும் பேட்டரி 3 க்கு இடையிலான இணைப்புப் புள்ளி
- B3: பேட்டரி 3 மற்றும் பேட்டரி 4 க்கு இடையிலான இணைப்புப் புள்ளி
- பி-: பேட்டரி எதிர்மறை முனையுடன் இணைக்கவும்
- P+: சார்ஜ்/டிஸ்சார்ஜ் பாசிட்டிவ்விற்கான இணைப்பு
- P-: சார்ஜ்/டிஸ்சார்ஜ் நெகட்டிவ்வுக்கான இணைப்பு
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
