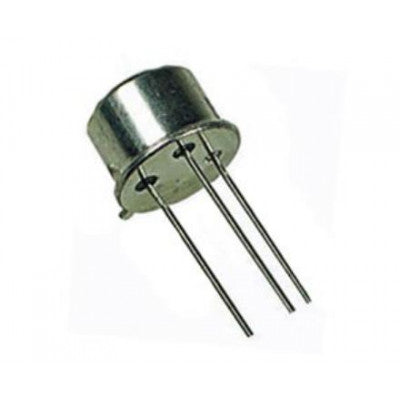

2N3019 குறைக்கடத்தி சாதனம்
இந்த பல்துறை டிரான்சிஸ்டரைக் கொண்டு மின்னணு சிக்னல்களைப் பெருக்கவும் அல்லது மாற்றவும்.
- டிரான்சிஸ்டர் துருவமுனைப்பு: NPN
- கலெக்டர்-பேஸ் மின்னழுத்தம் (VCBO): 140VDC
- கலெக்டர்-எமிட்டர் மின்னழுத்தம் (VCEO): 80VDC
- உமிழ்ப்பான்-அடிப்படை மின்னழுத்தம் (VEBO): 7VDC
- தொடர்ச்சியான சேகரிப்பான் மின்னோட்டம் (IC): 1A
- உள்ளீட்டு கொள்ளளவு (Cib): 60pF
- வெளியீட்டு கொள்ளளவு (Cob): 12pF
- DC மின்னோட்ட ஆதாயம் (hFE): 100-300
- இயக்க வெப்பநிலை வரம்பு: -65 - 200°C
- சக்தி சிதறல் (PD): 5W
- தொகுப்பு: TO-39 கேன்
அம்சங்கள்:
- உலோக TO-39 பேக்கேஜ் செய்யலாம்
- மேம்பட்ட செயல்முறை தொழில்நுட்பம்
- குறைந்த பிழை மின்னழுத்தம்
- வேகமான மாறுதல் வேகம்
2N3019 என்பது மின்னணு சமிக்ஞைகள் மற்றும் மின் சக்தியைப் பெருக்க அல்லது மாற்றப் பயன்படும் ஒரு குறைக்கடத்தி சாதனமாகும். இது பொதுவாக வெளிப்புற சுற்றுடன் இணைக்க குறைந்தபட்சம் மூன்று முனையங்களைக் கொண்ட குறைக்கடத்திப் பொருளால் ஆனது. டிரான்சிஸ்டரின் ஒரு ஜோடி முனையங்களுக்குப் பயன்படுத்தப்படும் மின்னழுத்தம் அல்லது மின்னோட்டம் மற்றொரு ஜோடி முனையங்கள் மூலம் மின்னோட்டத்தைக் கட்டுப்படுத்துகிறது. கட்டுப்படுத்தப்பட்ட (வெளியீட்டு) சக்தி கட்டுப்படுத்தும் (உள்ளீட்டு) சக்தியை விட அதிகமாக இருப்பதால், ஒரு டிரான்சிஸ்டர் ஒரு சமிக்ஞையைப் பெருக்க முடியும். இன்று, சில டிரான்சிஸ்டர்கள் தனித்தனியாக தொகுக்கப்பட்டுள்ளன, ஆனால் இன்னும் பல ஒருங்கிணைந்த சுற்றுகளில் பதிக்கப்பட்டிருப்பதைக் காணலாம்.
மேலும் விவரங்களுக்கு, 2N3019 டிரான்சிஸ்டர் மெட்டல் டேட்டாஷீட்டைப் பார்க்கவும்.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
