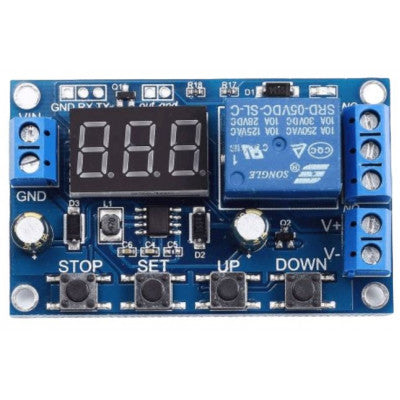

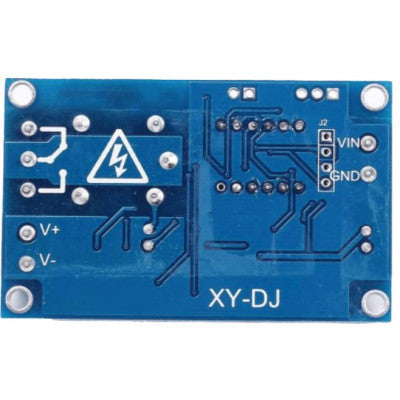

XY-DJ DC 6-40V LED बैटरी चार्जर डिस्चार्जर बोर्ड ओवर वोल्टेज प्रोटेक्शन मॉड्यूल के अंतर्गत
अंडर/ओवरवोल्टेज संरक्षण, टाइमिंग चार्ज/डिस्चार्ज, और संचार फ़ंक्शन के साथ एक एकीकृत वोल्टमीटर।
- बिजली आपूर्ति वोल्टेज: DC6–40V
- वोल्टेज पहचान सीमा: DC 0–60V
- वोल्टेज माप त्रुटि: ± 0.1V
- चार्ज और डिस्चार्ज समय (ओपी) रेंज: 0 – 999 मिनट
शीर्ष विशेषताएं:
- बैटरी चार्ज और डिस्चार्ज बुद्धिमान नियंत्रण
- निर्धारित चार्ज और डिस्चार्ज समय
- वास्तविक समय निगरानी के लिए सीरियल संचार फ़ंक्शन
- अन्य उपकरणों को नियंत्रित करने के लिए अतिरिक्त सिग्नल आउटपुट
संचालन विधा:
वोल्टेज ऊपरी सीमा: UL1, वोल्टेज निचली सीमा nL1, वोल्टेज ऊपरी सीमा वोल्टेज निचली सीमा से अधिक है (UL1> nL1)
पैरामीटर कैसे सेट करें:
1. कार्य मॉडल की आवश्यकताओं का निर्धारण करें।
2. चयन मोड इंटरफ़ेस में प्रवेश करने के लिए 2 सेकंड के लिए SET बटन दबाएं।
3. UP/DOWN बटन का उपयोग करके मोड (U-1 ~ U-6) का चयन करें।
4. SET बटन दबाकर और मान समायोजित करके संबंधित पैरामीटर सेट करें।
5. सेटिंग्स को सहेजने के लिए SET बटन को 2 सेकंड तक दबाएँ।
अतिरिक्त सुविधाओं:
- आसान विश्लेषण के लिए सीरियल पोर्ट के माध्यम से डेटा अपलोड
- मोड और पैरामीटर सुविधा के लिए सीरियल पोर्ट सेटिंग्स
- रिले स्थितियों के लिए अतिरिक्त सिग्नल आउटपुट
सीरियल पोर्ट नियंत्रण (TTL स्तर संचार)
- बॉड दर: 115200 बीपीएस
- डेटा बिट्स: 8
- स्टॉप बिट: 1
- जाँच अंक: कोई नहीं
- प्रवाह नियंत्रण: कोई नहीं
सीरियल कमांड:
- “U-1”: ऑपरेटिंग मोड (रेंज U-1 से U-6)
- "000": 0 - टाइमिंग फ़ंक्शन को सक्षम नहीं करता है, गैर-0 - टाइमिंग फ़ंक्शन को सक्षम करता है (रेंज 001 से 999)
- “Dw02.9”: निचली सीमा वोल्टेज सेट करें
- “Up10.1”: ऊपरी सीमा वोल्टेज सेट करें (रेंज 00.0V ~ 99.9V)
- “प्राप्त करें”: वर्तमान सेटिंग्स प्राप्त करें
- “चालू”: रिले को चालू करने की अनुमति देता है
- “बंद”: रिले को हमेशा बंद रखें
- “प्रारंभ”: डेटा अपलोड करना प्रारंभ करें
- “रोकें”: डेटा अपलोड करना बंद करें
STOP कुंजी फ़ंक्शन विस्तार:
- रिले सक्षम मोड: चालू/बंद
- स्लीप मोड: CP/Od
पैकेज में शामिल हैं:
1 X XY-DJ DC 6-40V LED बैटरी चार्जर डिस्चार्जर बोर्ड अंडर ओवर वोल्टेज प्रोटेक्शन मॉड्यूल
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
