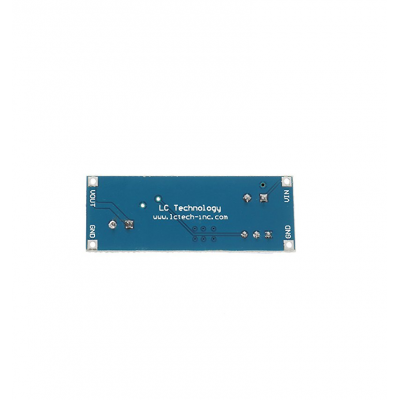

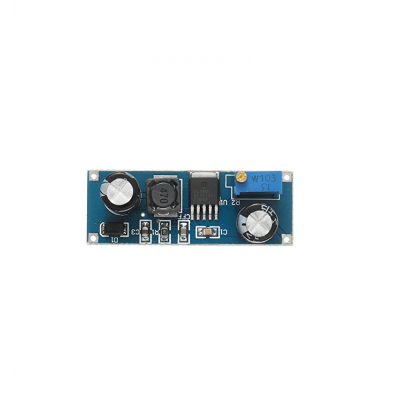

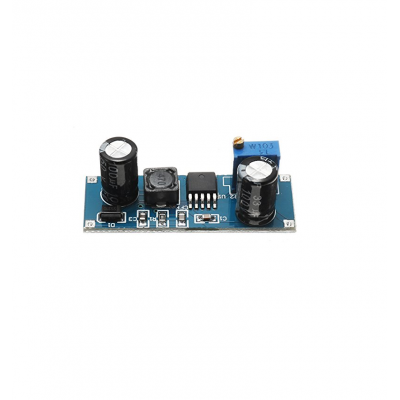

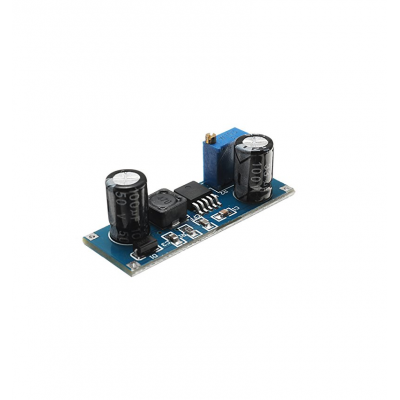

XL7015 डीसी-डीसी स्टेप डाउन एडजस्टेबल पावर सप्लाई बक मॉड्यूल
उच्च दक्षता और समायोज्य आउटपुट वोल्टेज के साथ एक बहुमुखी डीसी/डीसी बक मॉड्यूल।
- इनपुट वोल्टेज: 5 से 80V
- ऑपरेटिंग वोल्टेज (VDC): 1.25 ~ 20
- अधिकतम आउटपुट करंट (mA): 800
- लंबाई (मिमी): 44
- चौड़ाई (मिमी): 16
- ऊंचाई (मिमी): 10
- वजन (ग्राम): 10
शीर्ष विशेषताएं:
- 85% तक उच्च दक्षता
- अंतर्निहित थर्मल शटडाउन फ़ंक्शन
- अंतर्निहित वर्तमान सीमा फ़ंक्शन
- अंतर्निहित आउटपुट शॉर्ट प्रोटेक्शन फ़ंक्शन
XL7015 DC-DC स्टेप डाउन एडजस्टेबल पावर सप्लाई बक मॉड्यूल एक 150 kHz फिक्स्ड फ़्रीक्वेंसी PWM बक (स्टेप-डाउन) DC/DC मॉड्यूल है, जो उच्च दक्षता, कम तरंग और उत्कृष्ट लाइन और लोड विनियमन के साथ 0.8A लोड को चलाने में सक्षम है। इसका उपयोग बैटरी, पावर ट्रांसफ़ॉर्मर, DIY एडजस्टेबल रेगुलेटेड पावर सप्लाई, LCD मॉनिटर, LCD टीवी पोर्टेबल इंस्ट्रूमेंट पावर सप्लाई, टेलीकॉम/नेटवर्किंग उपकरण, 24V वाहन नोटबुक पावर सप्लाई और औद्योगिक उपकरण बक जैसे विभिन्न क्षेत्रों में किया जा सकता है।
अनुप्रयोग:

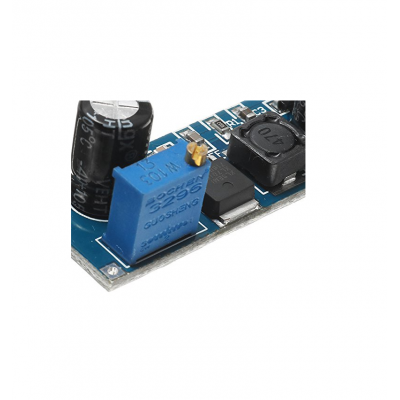

- स्टेप-डाउन मॉड्यूल के रूप में उपयोग करें: वांछित आउटपुट वोल्टेज सेट करने के लिए वोल्टेज पोटेंशियोमीटर को समायोजित करें।
- एलईडी स्थिर धारा चालक मॉड्यूल के रूप में उपयोग करें: वांछित आउटपुट वोल्टेज सेट करने के लिए वोल्टेज पोटेंशियोमीटर को समायोजित करें। आउटपुट शॉर्ट-सर्किट करंट को मल्टीमीटर से मापें और पूर्व निर्धारित एलईडी ऑपरेटिंग करंट प्राप्त करने के लिए करंट पोटेंशियोमीटर को नियंत्रित करें। एलईडी को कार्य करने के लिए कनेक्ट करें। (चरण 1 और 2 अनलोडेड आउटपुट के लिए हैं, एलईडी को कनेक्ट न करें)
पैकेज में शामिल हैं: 1 x XL7015 DC-DC स्टेप डाउन एडजस्टेबल पावर सप्लाई बक मॉड्यूल
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
