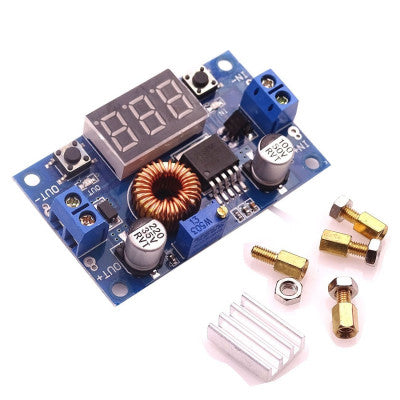

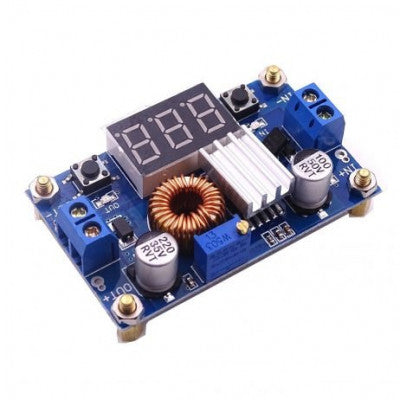

XL4015 5A स्टेप डाउन एडजस्टेबल पावर सप्लाई LED वोल्टमीटर के साथ
वोल्टमीटर डिस्प्ले और समायोज्य आउटपुट के साथ कुशल 5A पावर सप्लाई मॉड्यूल
- इनपुट आपूर्ति वोल्टेज: 5-38 डीसी
- आउटपुट वोल्टेज: 1.25 ~ 36 (समायोज्य)
- आउटपुट करंट: अधिकतम 5A
- आउटपुट पावर: 75W
- वोल्टमीटर त्रुटि: ±0.05V
- रूपांतरण दक्षता: 96%
- लोड विनियमन एस (आई): 0.8%
- आयाम: 61 मिमी x 38 मिमी x 13 मिमी
- वजन: 30 ग्राम
विशेषताएँ:
- 2596 से बेहतर, 4A 50W तक का समर्थन करता है (हीटसिंक के साथ 75W)
- पावर इंडिकेटर: हाँ
- शॉर्ट सर्किट सुरक्षा: हाँ (सीमा धारा 8A)
- अति-तापमान संरक्षण: हाँ (स्वतः शटडाउन)

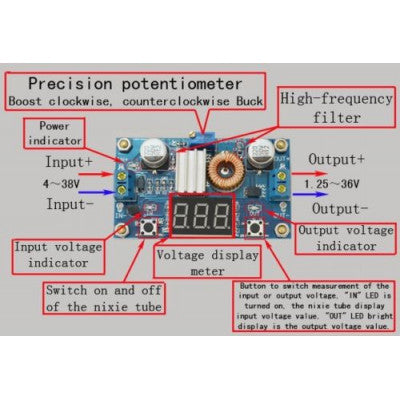

XL4015 5A स्टेप डाउन एडजस्टेबल पावर सप्लाई विद LED वोल्टमीटर मॉड्यूल एक 180 kHz फिक्स्ड फ्रीक्वेंसी PWM बक (स्टेप-डाउन) DC/DC मॉड्यूल है, जो उच्च दक्षता, कम तरंग और उत्कृष्ट लाइन और लोड विनियमन के साथ 5A लोड को चलाने में सक्षम है। मॉड्यूल में वर्तमान इनपुट और आउटपुट वोल्टेज दिखाने के लिए एक वोल्टमीटर डिस्प्ले है। इसे सटीकता के लिए कैलिब्रेट भी किया जा सकता है। वोल्टमीटर स्वचालित रूप से कैलिब्रेट कर सकता है। इंडिकेटर के साथ, इनपुट और आउटपुट वोल्टेज के बीच माप को बदला जा सकता है। वोल्टमीटर को बंद भी किया जा सकता है। बोर्ड आसान वायरिंग के लिए कनेक्शन टर्मिनल का उपयोग करता है।
डीसी/डीसी बक मॉड्यूल का उपयोग उन अनुप्रयोगों में किया जा सकता है जहाँ इनपुट वोल्टेज आउटपुट वोल्टेज से अधिक होता है, जैसे बैटरी, पावर ट्रांसफॉर्मर, DIY एडजस्टेबल रेगुलेटेड पावर सप्लाई, एलसीडी मॉनिटर और एलसीडी टीवी पोर्टेबल इंस्ट्रूमेंट पावर सप्लाई, टेलीकॉम/नेटवर्किंग उपकरण, 24V वाहन नोटबुक पावर सप्लाई, औद्योगिक उपकरण बक। इस मॉड्यूल में एक एडजस्टेबल आउटपुट वोल्टेज और करंट है। यह लिथियम बैटरियों (Li-Ion, LiPo) के लिए एक समर्पित चार्जर के रूप में भी काम करता है क्योंकि यह वोल्टेज के साथ-साथ करंट को भी नियंत्रित करने में सक्षम है।
वोल्टमीटर अंशांकन विधि: ऑनबोर्ड वोल्टमीटर आउटपुट वोल्टेज दिखाता है, वोल्टमीटर को ढीला करने के लिए दाएँ बटन को 2 सेकंड तक देर तक दबाएँ, और आउटपुट वोल्टेज सूचक प्रकाश [OUT] सिंक्रोनस फ्लैश, आउटपुट वोल्टेज विनियमन मोड में प्रवेश करता है। इसी प्रकार, जब वोल्टमीटर डिस्प्ले में इनपुट वोल्टेज IN होता है, तो वोल्टमीटर को ढीला करने के लिए दाएँ बटन को 2 सेकंड तक देर तक दबाएँ, और इनपुट वोल्टेज सूचक प्रकाश [IN] सिंक्रोनस फ्लैश, इनपुट वोल्टेज समायोजन मोड में प्रवेश करता है। एक इकाई द्वारा वोल्टेज मान बढ़ाने के लिए दाईं ओर के बटन को हल्का स्पर्श करें; एक इकाई को कम करने के लिए बाएँ बटन को दबाएँ। वोल्टेज समायोजन के बाद, आउटपुट वोल्टेज अंशांकन मोड से बाहर निकलने के लिए दाएँ बटन को 2 सेकंड तक देर तक दबाएँ।
पैकेज में शामिल हैं: 1 x XL4015 5A DC-DC स्टेप डाउन एडजस्टेबल पावर सप्लाई बक मॉड्यूल.
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
