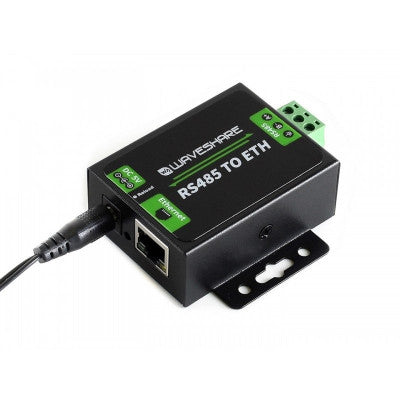

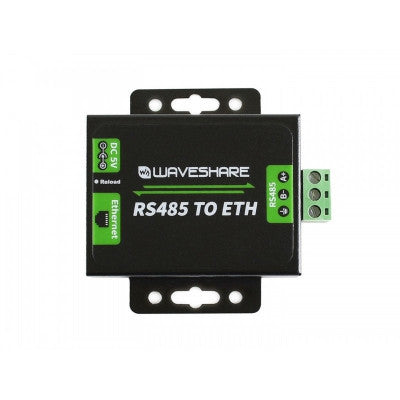

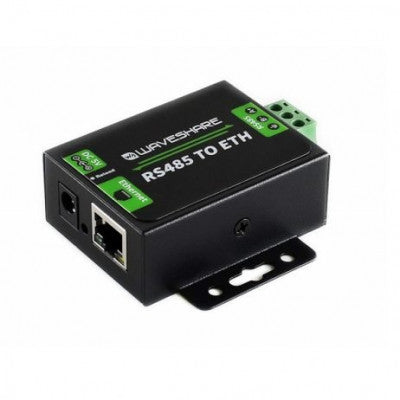

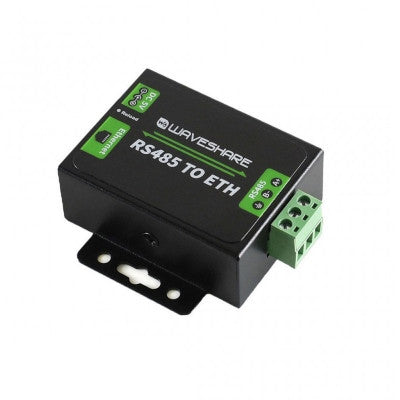

RS485 से ETH मॉड्यूल
RS485 और RJ45 पोर्ट ईथरनेट के बीच संचार करने का एक आसान तरीका
- अनुशंसित विद्युत आपूर्ति: 5.0 ~ 7.0V
- ऑपरेटिंग करंट: 150mA (@5V)
- बिजली की खपत (वाट): <1W
-
ईथरनेट:
- कनेक्टर: 4-पिन RJ45
- संचार दर: 10/100Mbps
- इंटरफ़ेस सुरक्षा: 1.5KV विद्युत चुम्बकीय अलगाव
-
आरएस485:

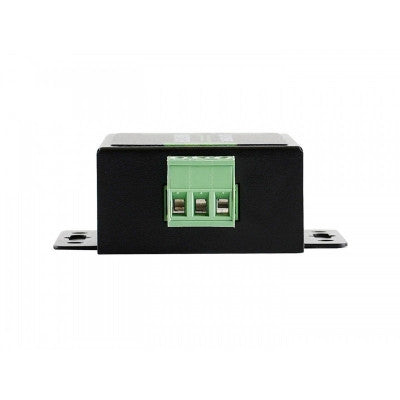

- कनेक्टर: स्क्रू टर्मिनल (A+, B-, GND)
- बॉडरेट: 600bps~230.4Kbps
-
आयाम:
- लंबाई (मिमी): 69.6
- चौड़ाई (मिमी): 63.5
- ऊंचाई (मिमी): 25
- वजन (ग्राम): 225
विशेषताएँ:
- M0 श्रृंखला 32-बिट ARM प्रोसेसर, तेज़ गति, उच्च दक्षता
- 10/100M ऑटो-MDI/MDIX ईथरनेट इंटरफ़ेस
- कॉन्फ़िगर करने योग्य RS485 बॉड दर (600bps~230.4Kbps)
- विभिन्न कार्य मोड का समर्थन करता है: टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी सर्वर, यूडीपी क्लाइंट, एचटीटीपीडी क्लाइंट
RS485 से ETH मॉड्यूल, RS485 और RJ45 पोर्ट ईथरनेट के बीच संचार का एक आसान तरीका प्रदान करता है। इसे वेबपेज, AT कमांड, सीरियल प्रोटोकॉल और नेटवर्क प्रोटोकॉल के माध्यम से कॉन्फ़िगर किया जा सकता है। यह कॉन्फ़िगरेशन प्रोटोकॉल प्रदान करता है जिसे आपके अपने सॉफ़्टवेयर में एकीकृत किया जा सकता है। यह अनुकूलित हार्टबीट पैकेट और अनुकूलित पंजीकरण पैकेट का समर्थन करता है जो यह सुनिश्चित करता है कि कनेक्शन विश्वसनीय है, साथ ही सेंसर डेटा को सक्रिय रूप से पुनर्प्राप्त करता है और कनेक्शन स्थापित होने के बाद पंजीकृत पैकेट को पहचानकर्ता के रूप में स्वचालित रूप से पास करता है ताकि विभिन्न उपकरणों की पहचान की जा सके। RS485 से ईथरनेट कनवर्टर कई कार्य मोड के साथ आता है जैसे TCP सर्वर, TCP क्लाइंट, UDP सर्वर, UDP क्लाइंट, HTTPD क्लाइंट (GET और POST सपोर्ट करता है), आदि।
DNS डोमेन नाम रिज़ॉल्यूशन और कॉन्फ़िगर करने योग्य DNS सर्वर का समर्थन करता है। DHCP, स्वतः प्राप्त IP या स्थिर IP का समर्थन करता है। फ़र्मवेयर को नेटवर्क के माध्यम से अपग्रेड किया जा सकता है। सॉफ़्टवेयर और/या हार्डवेयर के माध्यम से फ़ैक्टरी सेटिंग्स पर पुनर्स्थापित करें। एक डिफ़ॉल्ट MAC एड्रेस के साथ आता है, जिसे अनुकूलित किया जा सकता है। प्रदान किया गया सॉफ़्टवेयर: मॉड्यूल कॉन्फ़िगरेशन सॉफ़्टवेयर, TCP/UDP परीक्षण उपकरण, VCOM वर्चुअल सीरियल पोर्ट सॉफ़्टवेयर। उदाहरण कोड: होस्ट कंप्यूटर (सॉकेट), VB, C++, Delphi, Android, iOS, आदि।
पैकेज में शामिल हैं:
- EU के लिए 1 x RS485 से ईथरनेट कनवर्टर
- 1 x 5V 5V पावर एडाप्टर EU इनपुट प्लग के साथ
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
