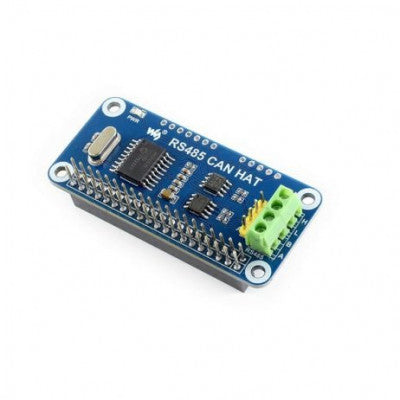

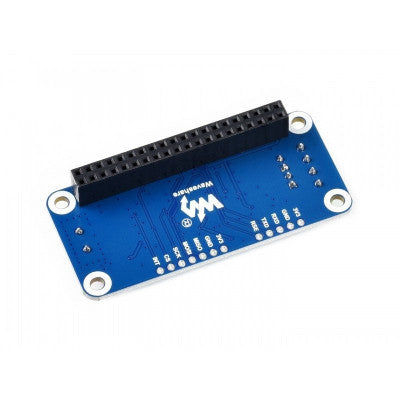

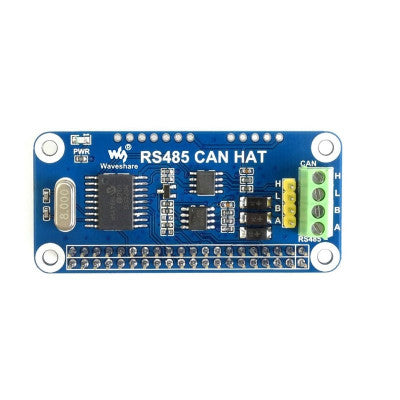

RS485 कैन हैट
RS485/CAN फ़ंक्शन के साथ अपने Pi की लंबी दूरी की संचार क्षमताओं को बढ़ाएँ।
- ऑपरेटिंग वोल्टेज (वीडीसी): 3.3
- CAN नियंत्रक: MCP2515
- CAN ट्रांसीवर: SN65HVD230
- RS485 ट्रांसीवर: SP3485
- माउंटिंग होल (मिमी): 3
- लंबाई (मिमी): 65
- चौड़ाई (मिमी): 30
- ऊंचाई (मिमी): 15
- वजन (ग्राम): 18
शीर्ष विशेषताएं:
- रास्पबेरी पाई श्रृंखला बोर्डों का समर्थन करता है
- SPI इंटरफ़ेस के माध्यम से ऑनबोर्ड CAN नियंत्रक MCP2515
- CAN फ़ंक्शन के लिए ऑनबोर्ड ट्रांसीवर SN65HVD230
- अर्ध-द्वैध संचार के लिए UART के माध्यम से नियंत्रित RS485 फ़ंक्शन
RS485 एक मज़बूत वायर्ड सीरियल संचार प्रोटोकॉल है जिसकी रेंज 1200 मीटर तक है, जबकि CAN ऑटोमोटिव अनुप्रयोगों में अपनी उच्च शोर प्रतिरोधक क्षमता के लिए जाना जाता है। यह HAT दोनों मानकों का एक साथ उपयोग करते हुए, प्रत्येक के लिए अलग-अलग बाह्य उपकरणों का लाभ उठाते हुए, द्विदिश संचार का समर्थन करता है।
ऑनबोर्ड TVS, RS485 सर्किट में सर्ज और क्षणिक स्पाइक वोल्टेज को प्रभावी ढंग से दबाता है, जिससे बिजली-रोधी और इलेक्ट्रोस्टैटिक-रोधी सुरक्षा मिलती है। आरक्षित नियंत्रण पिनों के साथ, यह HAT अन्य नियंत्रण बोर्डों के साथ सहज एकीकरण की अनुमति देता है।

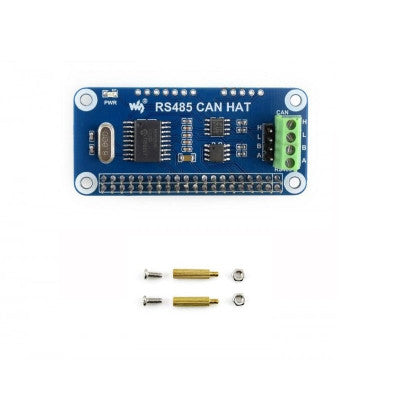

पैकेज में शामिल हैं:
1 x वेवशेयर RS485 कैन हैट
1 x RPi स्क्रू पैक (2 पीस)
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
