PL2303 USB-से-सीरियल ब्रिज नियंत्रक
RS-232 डिवाइसों को USB होस्ट से जोड़ने के लिए एक कम लागत वाला, उच्च प्रदर्शन वाला समाधान।
- ऑपरेटिंग वोल्टेज (VDC): 3.3 ~ 5
- क्रिस्टल ऑसिलेटर: 12MHz
- लंबाई (मिमी): 48
- चौड़ाई (मिमी): 16.5
- ऊंचाई (मिमी): 2.5
- वजन (ग्राम): 8
शीर्ष विशेषताएं:
- पूर्णतः USB विनिर्देश v2.0 अनुरूप
- 6,000,000 bps तक प्रोग्रामयोग्य बॉड दर
- MODEM इनपुट सिग्नल से रिमोट वेक-अप का समर्थन करता है
- छोटे फुटप्रिंट 28-पिन SSOP IC पैकेज
PL2303, RS-232 डिवाइस को USB होस्ट से जोड़ने के लिए एक सुविधाजनक समाधान है। यह अधिकांश ऑपरेटिंग सिस्टम पर पारंपरिक COM पोर्ट्स का अनुकरण करने वाले ड्राइवरों के साथ अत्यधिक संगत है, जिससे मौजूदा एप्लिकेशन को USB-रेडी में माइग्रेट करना आसान हो जाता है। मोबाइल और एम्बेडेड समाधानों के लिए डिज़ाइन किया गया, इसका छोटा आकार विभिन्न उपकरणों के लिए उपयुक्त है।

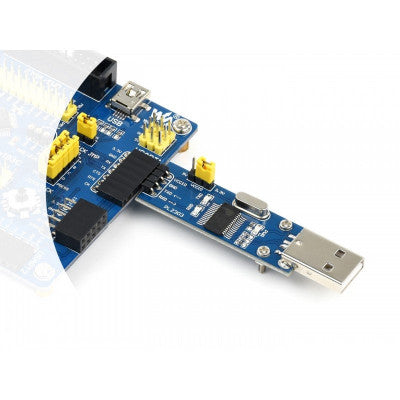

ब्रेकआउट बोर्ड माइक्रोकंट्रोलर या सीरियल अनुप्रयोगों को आसानी से जोड़ने की सुविधा देता है, जिससे एक सरल सीरियल केबल प्रतिस्थापन संभव होता है। PL2303 में ऑन-चिप USB 1.1 ट्रांसीवर, 5V से 3.3V रेगुलेटर और 12 MHz क्रिस्टल ऑसिलेटर है। यह कॉन्फ़िगर करने योग्य बॉड दर, आउटबाउंड और इनबाउंड बफ़र्स, और रिमोट वेक-अप कार्यक्षमता का समर्थन करता है।

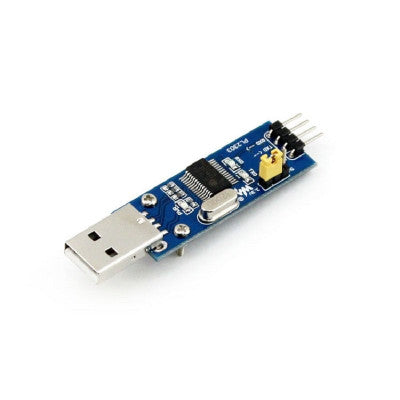

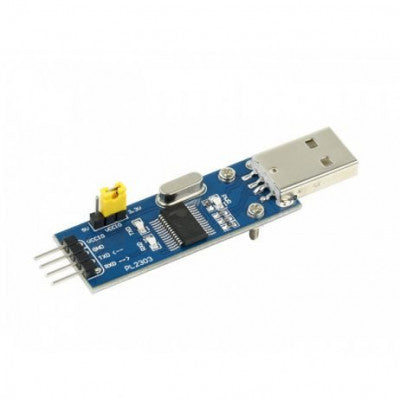

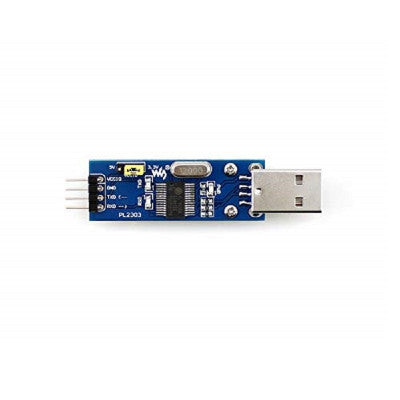

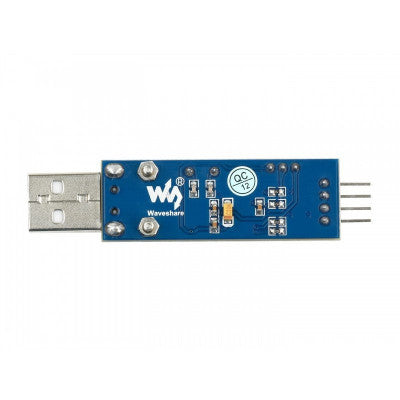

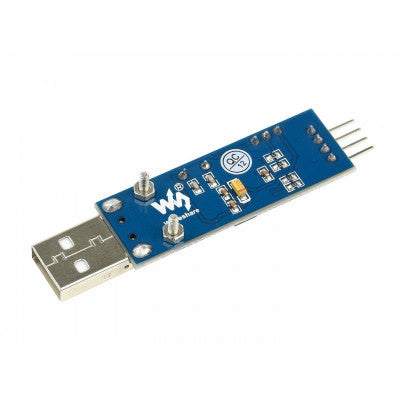

पैकेज में शामिल हैं: 1 x PL2303 USB UART बोर्ड (टाइप A), 1 x 4-पिन कस्टम कनेक्टर जम्पर वायर
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
