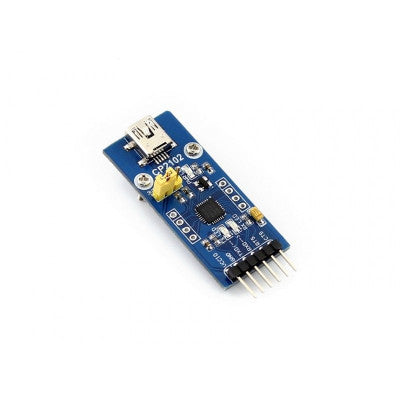

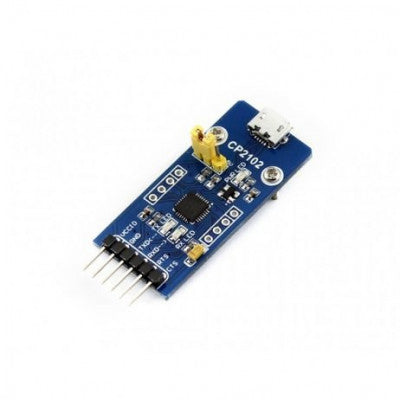

CP2102 USB UART बोर्ड (माइक्रो)
CP2102 सिंगल-चिप USB से UART ब्रिज युक्त एक सहायक बोर्ड।
- ऑपरेटिंग वोल्टेज (VDC): 3.3 ~ 5
- एकीकृत USB सुरक्षा उपकरण: SP0503
- UART बॉडरेट: 300 bps से 1 Mbits
- लंबाई (मिमी): 44
- चौड़ाई (मिमी): 20.5
- ऊंचाई (मिमी): 4
- वजन (ग्राम): 14
विशेषताएँ:
- एकल-चिप USB से UART डेटा स्थानांतरण
- एकीकृत 1024-बाइट EEPROM
- USB विशिष्टता 2.0 अनुरूप
- SUSPEND पिन के माध्यम से समर्थित USB निलंबन स्थितियाँ
CP2102 USB UART बोर्ड (माइक्रो) एक बहुमुखी सहायक बोर्ड है जो USB से UART ब्रिज कनेक्शन को सरल बनाता है। इसे किसी बाहरी प्रतिरोधक या क्रिस्टल की आवश्यकता नहीं होती, जिससे इसका उपयोग आसान हो जाता है। यह बोर्ड SUSPEND पिन के माध्यम से USB सस्पेंड स्थिति को सपोर्ट करता है और सभी आवश्यक हैंडशेकिंग और मॉडेम इंटरफ़ेस सिग्नल प्रदान करता है। कंप्यूटर से सीरियल कनेक्शन की आवश्यकता वाले एम्बेडेड सिस्टम के लिए आदर्श।

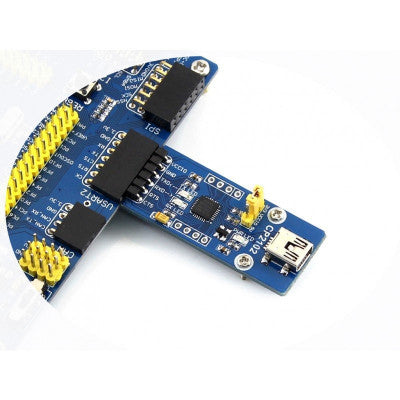

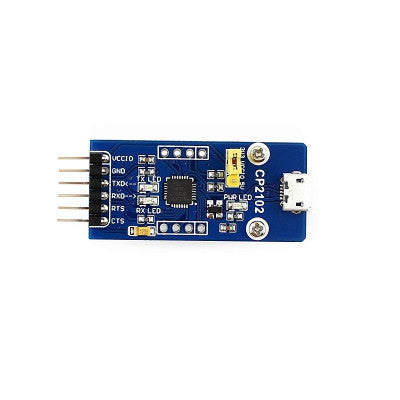

बोर्ड में VCCIO, GND, TXD, RXD, RTS, और CTS के लिए पिन कनेक्शन हैं, जो आपके माइक्रोकंट्रोलर और पीसी के बीच निर्बाध संचार सुनिश्चित करते हैं। इसके अतिरिक्त, यह अन्य पिनों तक आसान पहुँच के लिए ड्रिल किए गए छेद प्रदान करता है, जिससे उपयोगकर्ता एप्लिकेशन सिस्टम से कनेक्टिविटी बेहतर होती है।

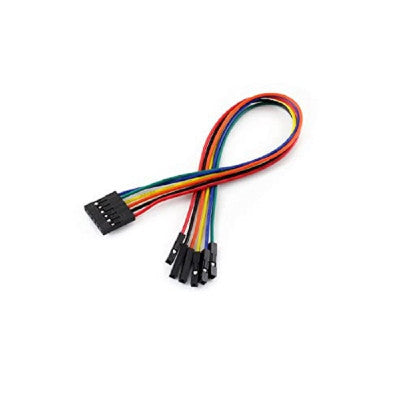

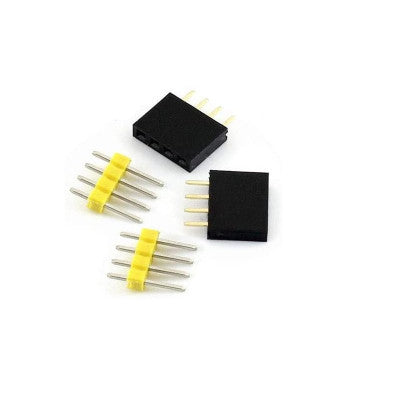

इस पैकेज में 1 x CP2102 USB UART बोर्ड (माइक्रो), 2 x 4-पिन पुरुष पिन हेडर, 4-पिन महिला पिन हेडर और 1 x 6-पिन कस्टम कनेक्टर जम्पर तार शामिल हैं।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
