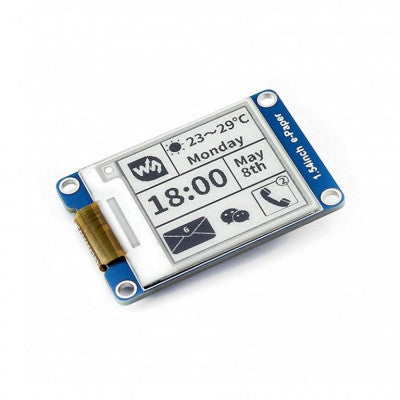

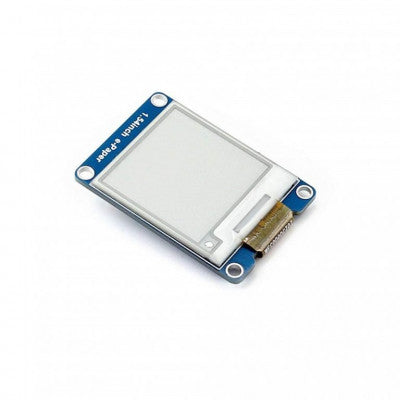

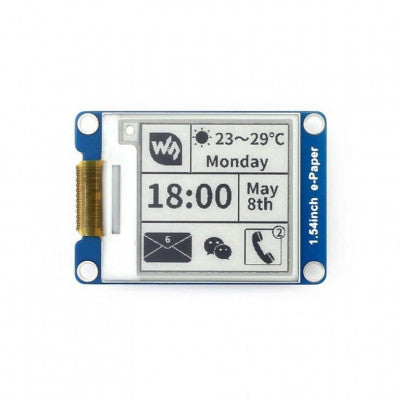

SPI इंटरफ़ेस के साथ 1.54-इंच ई-इंक पेपर डिस्प्ले मॉड्यूल
अत्यंत कम बिजली खपत और विस्तृत दृश्य कोण के साथ उच्च-रिज़ॉल्यूशन ई-इंक डिस्प्ले
- ऑपरेटिंग वोल्टेज (VDC): 3.3 ~ 5
- इंटरफ़ेस: 3-तार SPI, 4-तार SPI
- डिस्प्ले रंग: काला और सफेद
- ग्रे स्तर: 2
- डिस्प्ले रिज़ॉल्यूशन: 200 x 200
- डिस्प्ले आकार (इंच): 1.54
- आंशिक ताज़ा समय: 0.3s
- पूर्ण ताज़ा समय (सेकंड): 2
- डॉट पिच: 0.138 x 0.138

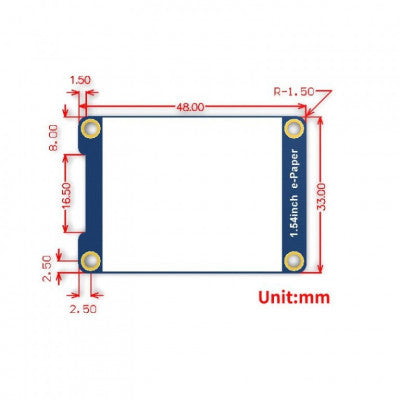

- रूपरेखा आयाम (मिमी): 48 x 33
- रिफ्रेश पावर: 26.4mW(typ.)
- स्टैंडबाय पावर (mW): <0.017
- देखने का कोण: >170
- आयाम (मिमी में) (लंबाई x चौड़ाई x ऊंचाई): 48 x 34 x 10
- वजन (ग्राम): 20
शीर्ष विशेषताएं:
- लंबे समय तक चलने वाले डिस्प्ले के लिए कोई बैकलाइट नहीं
- अत्यंत कम बिजली की खपत
- आसान कनेक्शन के लिए SPI इंटरफ़ेस
- सूर्य के प्रकाश में बेहतर दृश्यता के लिए विस्तृत दृश्य कोण
SPI इंटरफ़ेस वाला 1.54-इंच ई-इंक पेपर डिस्प्ले मॉड्यूल 200 x 200 रिज़ॉल्यूशन और एक एम्बेडेड कंट्रोलर मॉड्यूल से लैस है। यह SPI इंटरफ़ेस के ज़रिए संचार करता है और आंशिक रिफ़्रेश को सपोर्ट करता है, जिससे यह शेल्फ़ लेबल और औद्योगिक उपकरणों जैसे अनुप्रयोगों के लिए आदर्श है।
बिना बैकलाइट पैनल के, यह डिस्प्ले बिजली गुल होने पर भी अपनी बेहद कम बिजली खपत के कारण नवीनतम सामग्री दिखाता रहता है। विस्तृत व्यूइंग एंगल और धूप में अच्छी दृश्यता इसकी उपयोगिता को और बढ़ा देती है।

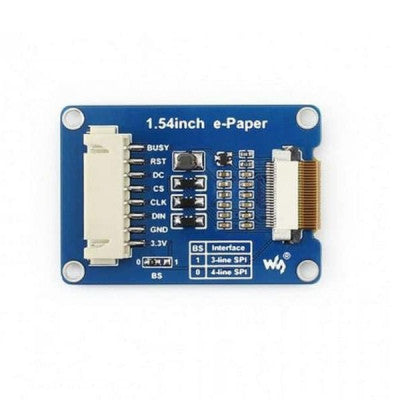

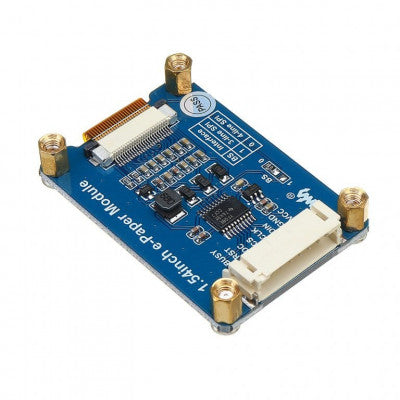

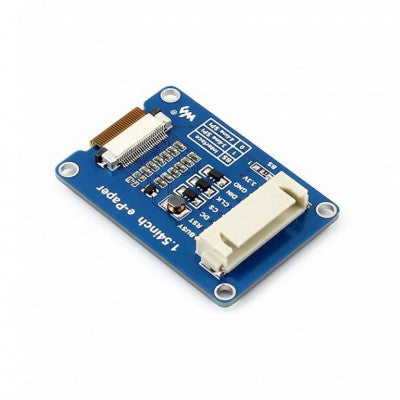

इंटरफ़ेस:
- वीसीसी: 3.3V/5V
- GND: ग्राउंड
- DIN: SPI MOSI पिन
- CLK: SPI SCK पिन
- सीएस: एसपीआई चिप चयन, कम सक्रिय
- डीसी: डेटा/कमांड चयन (डेटा के लिए उच्च, कमांड के लिए निम्न)
- आरएसटी: बाहरी रीसेट, कम सक्रिय
- व्यस्त: व्यस्त स्थिति आउटपुट, उच्च सक्रिय
उपयोगी कड़ियां:
- विकास संसाधन: विकी लिंक
- ट्यूटोरियल: वेवशेयर एसपीआई ई-पेपर के लिए एक नया बड़ा फ़ॉन्ट बनाएँ
पैकेज में शामिल हैं:
- 1 x 1.54-इंच ई-इंक पेपर डिस्प्ले मॉड्यूल (रेज़ोल्यूशन: 200 x 200)

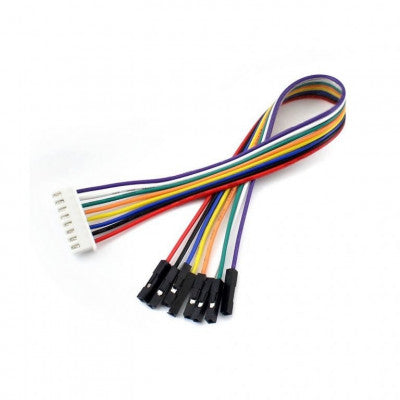

- 1 x इंटरफेसिंग केबल
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
