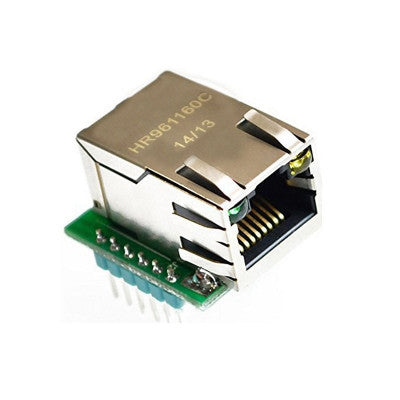

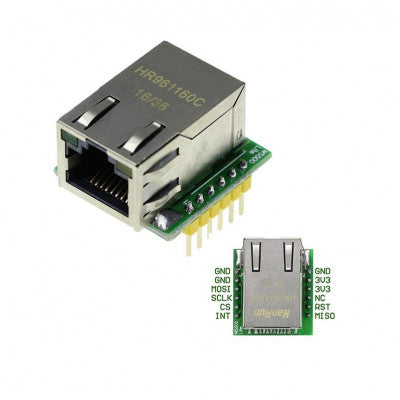

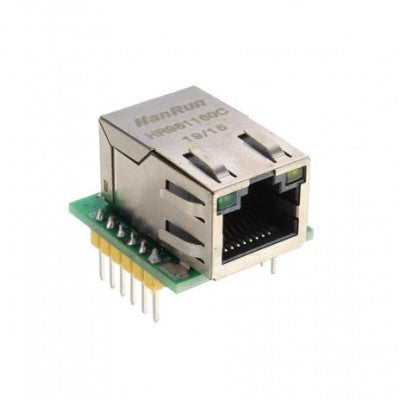

W5500 TCP/IP एम्बेडेड ईथरनेट नियंत्रक
एम्बेडेड सिस्टम के इंटरनेट कनेक्शन के लिए एक पूर्ण-विशेषताओं वाला समाधान।
- विद्युत आपूर्ति: 3.3V बाहरी विद्युत आपूर्ति, @वर्तमान < 200 mA
- नियंत्रण इंटरफ़ेस: TTL स्तर, 3.3V SPI इंटरफ़ेस
- पीसीबी आकार: 23 x 25 मिमी
- लंबाई (मिमी): 25
- चौड़ाई (मिमी): 22
- ऊंचाई (मिमी): 20
- वजन (ग्राम): 17
शीर्ष विशेषताएं:
- 80MHz उच्च गति SPI इंटरफ़ेस
- अंतर्निहित हार्डवेयर TCPIP प्रोटोकॉल स्टैक
- 8 सॉकेट कनेक्शन तक का समर्थन
- एकीकृत डेटा लिंक परत, भौतिक परत
W5500 को हार्डवेयर लॉजिक गेट्स के साथ डिज़ाइन किया गया है ताकि TCP/IP प्रोटोकॉल स्टैक की ट्रांसपोर्ट और नेटवर्क परतों को लागू किया जा सके, जिससे होस्ट कंप्यूटर पर कार्यभार कम हो और सिस्टम उपयोग और विश्वसनीयता में सुधार हो। यह TCP, UDP, ICMP, IPv4 आदि जैसे विभिन्न प्रोटोकॉल का समर्थन करता है। ऑन-चिप RAM की एकीकृत 32K बाइट्स डेटा ट्रांससीविंग बफर के रूप में कार्य करती है, जिससे डेटा प्रोसेसिंग दक्षता बढ़ती है।
यह मॉड्यूल कॉम्पैक्ट डिजाइन, एलईडी स्टेटस डिस्प्ले और एम्बेडेड अनुप्रयोगों में आसान एकीकरण के लिए सी एप्लिकेशन रूटीन के साथ आता है।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
