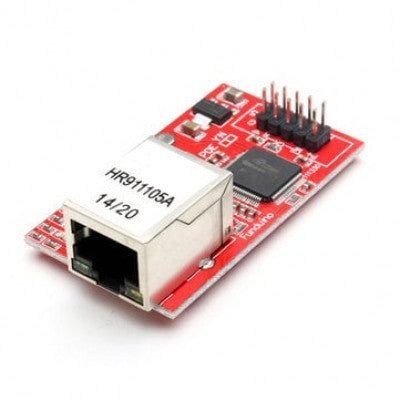

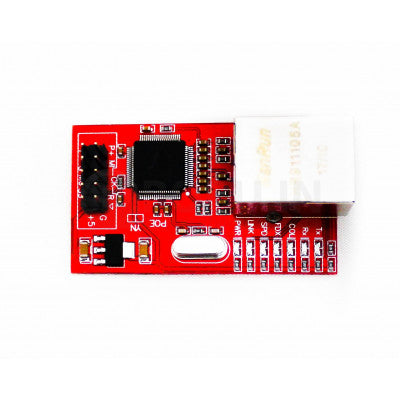

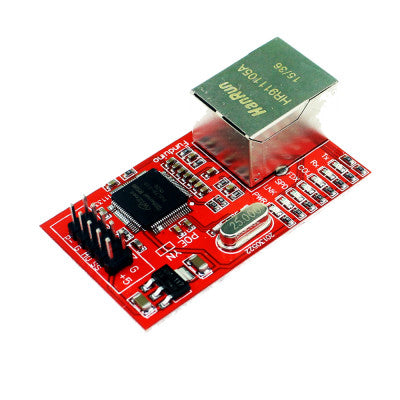

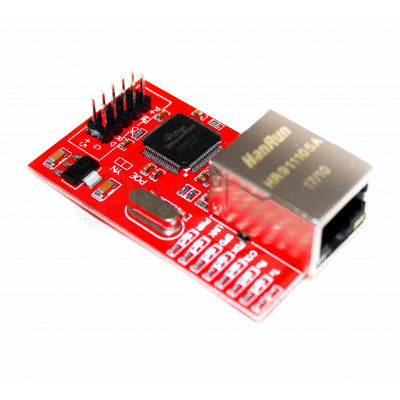

W5100 ईथरनेट मॉड्यूल
एम्बेडेड अनुप्रयोगों के लिए एक पूर्ण-विशेषताओं वाला, एकल-चिप ईथरनेट नियंत्रक।
- विशिष्ट नाम: W5100 ईथरनेट मॉड्यूल
- इसके लिए डिज़ाइन किया गया: एम्बेडेड अनुप्रयोग
- अनुपालन: IEEE 802.3 17 BASE-T, 802.3u 10 BASE-TX
-
विशेषताएँ:
- TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE का समर्थन करता है
- 10BaseT/100BaseTX ईथरनेट PHY एम्बेडेड
- ऑटो-निगोशिएशन (पूर्ण-द्वैध और अर्ध-द्वैध)
- 4 स्वतंत्र सॉकेट तक का समर्थन करता है
W5100 ईथरनेट मॉड्यूल को बिना किसी ऑपरेटिंग सिस्टम की आवश्यकता के आसान इंटरनेट कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है। इसमें एक पूरी तरह से हार्डवेयर्ड TCP/IP स्टैक शामिल है जो कई वर्षों से विभिन्न अनुप्रयोगों में सिद्ध हो चुका है। एकीकृत ईथरनेट MAC और PHY के साथ, यह मॉड्यूल कार्यान्वयन को सरल बनाता है और स्थिरता एवं प्रदर्शन प्रदान करता है।
ईथरनेट कंट्रोलर को संभालने की चिंता करने की कोई ज़रूरत नहीं है; बस साधारण सॉकेट प्रोग्रामिंग ही काफ़ी है। मॉड्यूल में डेटा ट्रांसमिशन के लिए 16kbytes का आंतरिक बफर भी है।

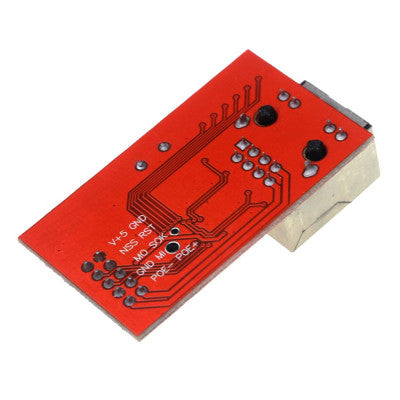

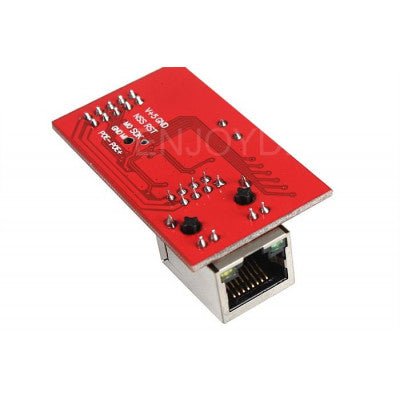

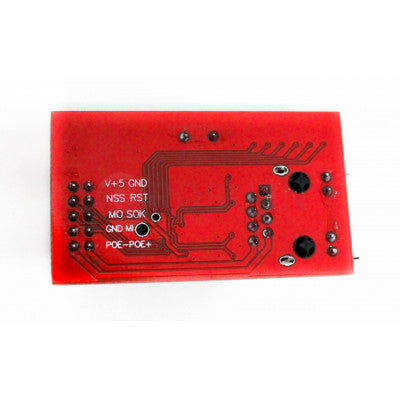

पिन कनेक्शन:
- वी+5: 5वी
- जीएनडी: जीएनडी
- एमओ: डी11 (डी51)
- एमआई: डी12 (डी50)
- एससीके: डी13 (डी52)
- आरएसटी: रीसेट
पैकेज में शामिल हैं: 1 x W5100 ईथरनेट मॉड्यूल
-
विशेष विवरण:
- लंबाई (मिमी): 54
- चौड़ाई (मिमी): 31
- ऊंचाई (मिमी): 18
- वजन (ग्राम): 14
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
