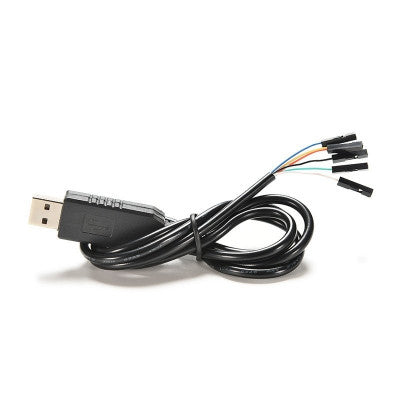

USB से सीरियल एडाप्टर मॉड्यूल USB से TTL RS232 Arduino केबल CTS RTS के साथ
USB पोर्ट के माध्यम से RS232 TTL उपकरणों को अपने कंप्यूटर से कनेक्ट करने का सर्वोत्तम तरीका
- इनपुट आपूर्ति वोल्टेज: 3.3-5V
- कनेक्टर प्रकार: USB से TTL RS232
- कुल केबल लंबाई (सेमी): 100
- वजन (ग्राम): 30
विशेषताएँ:
- 6-वे SIL, 0.1 कनेक्टर
- 3.3V पर TTL स्तर
- USB संचालित, USB 2.0 पूर्ण गति संगत
- डेटा स्थानांतरण दर 3 M बॉड तक
USB से RS232 TTL PL2303HX ऑटो कन्वर्टर मॉड्यूल अडैप्टर 5V आउटपुट, TTL स्तर के सीरियल इंटरफ़ेस वाले उपकरणों को USB से जोड़ने का एक तेज़ और आसान तरीका प्रदान करता है। FTDI आधारित USB से TTL सीरियल केबल को मानक FT232RL चिपसेट का उपयोग करके डिज़ाइन किया गया है।

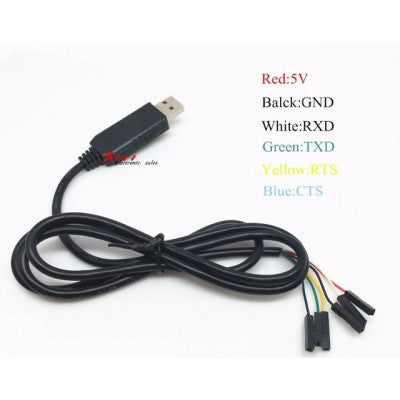

पिन कनेक्शन:
- लाल तार: 5V
- काला तार: GND
- सफेद तार: RXD
- हरा तार: TXD
- पीला तार: RTS
- नीला तार: सीटीएस
TTL-232R केबल, USB से TTL सीरियल UART कनवर्टर केबलों का एक परिवार है जिसमें FTD का FT232RQ USB से सीरियल UART इंटरफ़ेस IC डिवाइस शामिल है। प्रत्येक TTL-232R केबल में एक छोटा आंतरिक इलेक्ट्रॉनिक सर्किट बोर्ड होता है जो FT232R का उपयोग करता है और केबल के USB कनेक्टर सिरे में समाहित होता है।
केबल का USB वाला भाग USB संचालित है और USB 2.0 पूर्ण गति संगत है। प्रत्येक केबल 1.0 मीटर लंबी है और 3 M बॉड तक की डेटा स्थानांतरण दर का समर्थन करती है।
*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
