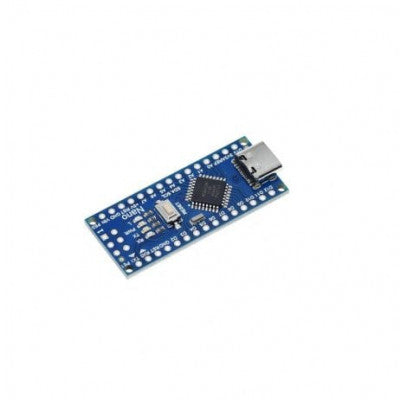

Arduino नैनो V3.0 माइक्रो-कंट्रोलर
ATmega328 MCU पर आधारित एक छोटा, पूर्ण माइक्रो-कंट्रोलर बोर्ड।
- मेमोरी: 32 KB जिसमें से 2 KB बूटलोडर द्वारा उपयोग किया जाता है
- ऑपरेटिंग वोल्टेज: 5V
- अधिकतम आपूर्ति वोल्टेज: 6V - 20V
- प्रोसेसर: ATmega328
- यूएसबी कनेक्टर: 2.0 पोर्ट मिनी यूएसबी
- डिजिटल I/O पिन: 22
- केबल प्रकार: टाइप C
विशेषताएँ:
- CH340G USB बस कनवर्टर चिप FT232RL की जगह लेता है
- ऑपरेटिंग वोल्टेज (लॉजिक स्तर): 5V
- 8 एनालॉग इनपुट पोर्ट: A0 - A7
- 14 डिजिटल इनपुट/आउटपुट पोर्ट: TX, RX, D2 - D13
यह Arduino-संगत नैनो V3.0 माइक्रो-कंट्रोलर ATmega328 MCU पर आधारित एक छोटा, पूर्ण माइक्रो-कंट्रोलर बोर्ड है। इसकी कार्यक्षमता लगभग Arduino Duemilanove जैसी ही है, लेकिन इसका पैकेज छोटा है। इसमें केवल एक DC पावर जैक नहीं है और यह मानक USB कनेक्टर के बजाय अधिक कॉम्पैक्ट मिनी USB (मिनी-B) कनेक्टर का उपयोग करता है। यह Arduino प्रोग्राम और Arduino IDE के साथ संगत है। नैनो का यह संस्करण CH340G USB इंटरफ़ेस नियंत्रक का उपयोग करता है। इसे मिनी-B USB कनेक्शन, 6-20V अनियमित बाहरी विद्युत आपूर्ति (पिन 30), या 5V विनियमित बाहरी विद्युत आपूर्ति (पिन 27) के माध्यम से संचालित किया जा सकता है। विद्युत स्रोत स्वचालित रूप से उच्चतम वोल्टेज स्रोत के लिए चुना जाता है।

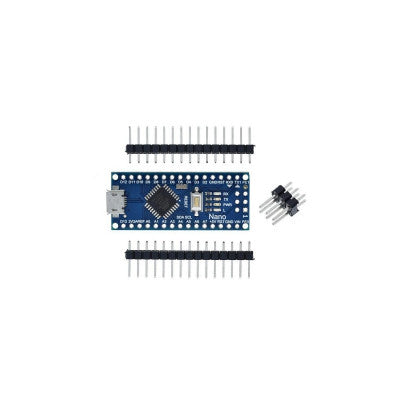

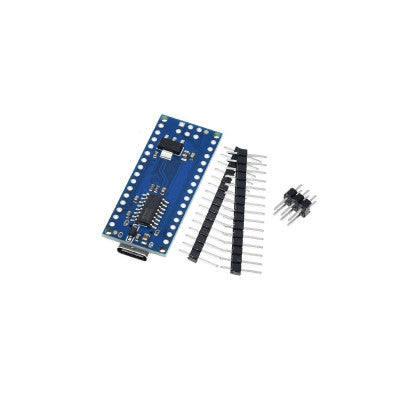

बूटलोडर इंस्टॉल किए हुए Atmel Atmega328P-AU MCU का उपयोग करता है। USB डाउनलोड और पावर ओवर मिनी-B मिनी USB कनेक्टर को सपोर्ट करता है। अनुशंसित इनपुट वोल्टेज: पिन 30 पर 7V - 12V DC या पिन 27 पर 5V। अधिकतम इनपुट वोल्टेज सीमा: 6V - 20V। ISP डाउनलोड को सपोर्ट करता है। कनेक्टर पिन (हेडर) के साथ आता है, उपयोगकर्ता की सुविधा के लिए बोर्ड से सोल्डर नहीं किया गया है।
पैकेज में शामिल हैं:
- 1 X नैनो V3.0 16MHz CH340
- 1 X टाइप-सी केबल 30 सेमी
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
