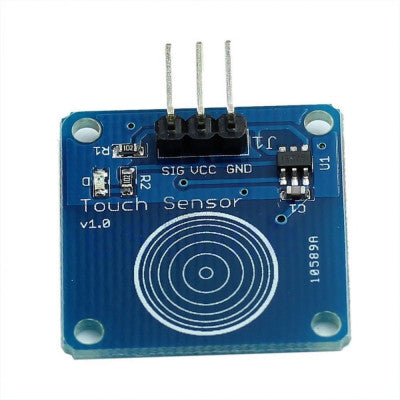

1 चैनल कैपेसिटिव टच सेंसर मॉड्यूल
TTP223 टच-सेंसिंग आईसी के साथ अपने प्रोजेक्ट में आसानी से कैपेसिटिव टच इनपुट जोड़ें।
- विद्युत आपूर्ति वोल्टेज (VCC): 2.0, 3, 5.5 V.
- आउटपुट उच्च VOH: 0.8VCC V
- आउटपुट कम VOL: 0.3VCC V
- प्रतिक्रिया समय (टच मोड): 60 mS
- आउटपुट पिन सिंक करंट: 8 mA
- आउटपुट पिन पुल-अप करंट: 4 mA
- प्रतिक्रिया समय (कम पावर मोड): 220 mS
- आकार: 24 x 24 x 7.2 मिमी
विशेषताएँ:
- कम बिजली की खपत
- 2 ~ 5.5V डीसी के लिए बिजली की आपूर्ति
- पारंपरिक टच बटन की जगह ले सकता है
- आसान स्थापना के लिए चार M2 स्क्रू पोजिशनिंग छेद
सिंगल चैनल कैपेसिटिव टच सेंसर मॉड्यूल 2-5.5V DC द्वारा संचालित एक सिंगल टच पैड का उपयोग करता है। यह माइक्रोकंट्रोलर या Arduinos के साथ आसानी से इंटरफेस कर सकता है। यह मॉड्यूल विभिन्न सामग्रियों के माध्यम से स्पर्श का पता लगा सकता है और उपयोग में न होने पर कम-पावर मोड में रहता है। इसे अधात्विक सतहों पर भी लगाया जा सकता है और बटन कार्यों के लिए इसे छिपाया जा सकता है।
टच सेंसर इंटरफ़ेस:
- GND से ग्राउंड
- VCC विद्युत आपूर्ति है
- SIG डिजिटल सिग्नल आउटपुट पिन
टच सेंसर इंटरफ़ेस: कुल तीन पिन (GND, VCC, SIG)। GND ग्राउंड से जुड़ा है, VCC पावर सप्लाई है, और SIG डिजिटल सिग्नल आउटपुट पिन है।
पावर संकेतक: हरा एलईडी पावर स्थिति दर्शाता है
स्पर्श क्षेत्र: स्पर्श को सक्रिय करने के लिए फ़िंगरप्रिंट आइकन के समान
पोजिशनिंग छेद: आसान स्थापना और अन्य मॉड्यूल के साथ संयोजन के लिए 4 एम 2 स्क्रू पोजिशनिंग छेद।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
