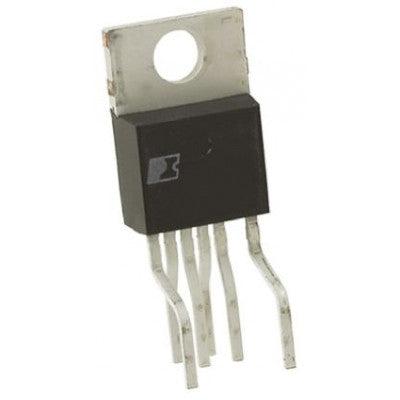

टॉप248YN
विस्तारित शक्ति, डिज़ाइन लचीलापन, इकोस्मार्ट और एकीकृत ऑफ-लाइन स्विचर
- भाग संख्या: TOP248YN
- ड्रेन वोल्टेज: -0.3 से 700 V
- ड्रेन पीक करंट: 7.20A
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
- संबंधित दस्तावेज़: TOP248YN आईसी डेटा शीट
विशेषताएँ:
- कम सिस्टम लागत
- उच्च डिज़ाइन लचीलापन
- उच्च शक्ति अनुप्रयोगों के लिए विस्तारित शक्ति सीमा
- P/G पैकेज का उपयोग करने पर 34 W तक हीट सिंक की आवश्यकता नहीं होती
TOPSwitch-GX, TOPSwitch जैसी ही सिद्ध टोपोलॉजी का उपयोग करता है, जो उच्च वोल्टेज पावर MOSFET, PWM नियंत्रण, दोष सुरक्षा और अन्य नियंत्रण परिपथों को एक ही CMOS चिप पर लागत-प्रभावी ढंग से एकीकृत करता है। सिस्टम की लागत कम करने और डिज़ाइन के लचीलेपन, प्रदर्शन और ऊर्जा दक्षता में सुधार के लिए कई नए फ़ंक्शन एकीकृत किए गए हैं। पैकेज के प्रकार के आधार पर, TOPSwitch मानक DRAIN, SOURCE, और CONTROL टर्मिनलों पर 1 या 3 अतिरिक्त पिन विभिन्न फ़ंक्शन प्रदान करते हैं।
सभी पैकेज प्रकार निम्नलिखित पारदर्शी विशेषताएँ प्रदान करते हैं: सॉफ्ट-स्टार्ट, 132 kHz स्विचिंग फ़्रीक्वेंसी (हल्के भार पर स्वचालित रूप से कम हो जाती है), कम EMI के लिए फ़्रीक्वेंसी जिटरिंग, व्यापक DCMAX, हिस्टेरेटिक थर्मल शटडाउन, और बड़े क्रीपेज पैकेज। इसके अलावा, डिज़ाइन को सरल बनाने और सिस्टम लागत को अनुकूलित करने के लिए सभी महत्वपूर्ण मापदंडों में सख्त तापमान और पूर्ण सहनशीलता होती है।
TOPSwitch-GX, Y/R/F पैकेज पर अलग-अलग लाइन सेंस और करंट लिमिट पिन, लाइन अंडर-वोल्टेज (UV) डिटेक्शन, लाइन ओवर-वोल्टेज (OV) शटडाउन, फ़्रीक्वेंसी जिटरिंग, आदि प्रदान करता है। यह डमी लोडिंग के बिना शून्य लोड को नियंत्रित करता है, वीडियो अनुप्रयोगों के लिए Y/R/F पैकेज में अर्ध-फ़्रीक्वेंसी विकल्प प्रदान करता है, और दोष निवारण के लिए हिस्टेरेटिक थर्मल शटडाउन प्रदान करता है।
इकोस्मार्ट की विशेषताओं में रिमोट ऑफ मोड में अत्यंत कम खपत, उच्च स्टैंडबाय दक्षता के लिए लोड के साथ आवृत्ति में कमी, तथा LAN/इनपुट पोर्ट के माध्यम से शटडाउन/वेक-अप की क्षमता शामिल है।
अधिक जानकारी चाहते हैं या थोक मूल्य निर्धारण में रुचि रखते हैं? हमारी बिक्री टीम से सीधे संपर्क करें - sales02@thansiv.com या +91-8095406416 पर कॉल करें।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
