टॉप247YN
विस्तारित पावर और डिज़ाइन लचीलेपन के साथ पावर इंटीग्रेशन TOPSwitch-GX परिवार
- भाग संख्या: TOP247YN
- ड्रेन वोल्टेज: -0.3 से 700 V
- ड्रेन पीक करंट: 5.76A
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
विशेषताएँ:
- कम सिस्टम लागत
- उच्च शक्ति अनुप्रयोगों के लिए विस्तारित शक्ति सीमा
- P/G पैकेज का उपयोग करने पर 34 W तक हीट सिंक की आवश्यकता नहीं होती
- न्यूनतम तनाव/ओवरशूट के लिए पूर्णतः एकीकृत सॉफ्ट-स्टार्ट
- Y/R/F पैकेजों पर अलग लाइन सेंस और करंट लिमिट पिन
- आवृत्ति कंपन EMI और EMI फ़िल्टरिंग लागत को कम करता है
- डमी लोडिंग के बिना शून्य लोड को नियंत्रित करता है
- वीडियो अनुप्रयोगों के लिए Y/R/F पैकेज में अर्ध आवृत्ति विकल्प
पावर इंटीग्रेशन्स का TOP247YN, जो TOPSwitch-GX परिवार का हिस्सा है, विस्तारित पावर रेंज और डिज़ाइन लचीलापन प्रदान करता है। यह सिस्टम की लागत कम करने और ऊर्जा दक्षता में सुधार के लिए विभिन्न कार्यों को एक ही CMOS चिप में एकीकृत करता है। नए कार्यों का एकीकरण बेहतर डिज़ाइन लचीलापन और प्रदर्शन प्रदान करता है।
TOPSwitch-GX सॉफ्ट-स्टार्ट, सटीक करंट लिमिट, रिमोट ऑन/ऑफ, और बाहरी कम आवृत्ति के साथ सिंक्रोनाइज़ेशन जैसी सुविधाएँ प्रदान करता है। पैकेज प्रकार व्यापक DCMAX, हिस्टेरेटिक थर्मल शटडाउन, और कम EMI के लिए फ़्रीक्वेंसी जिटरिंग जैसी पारदर्शी सुविधाएँ प्रदान करते हैं।

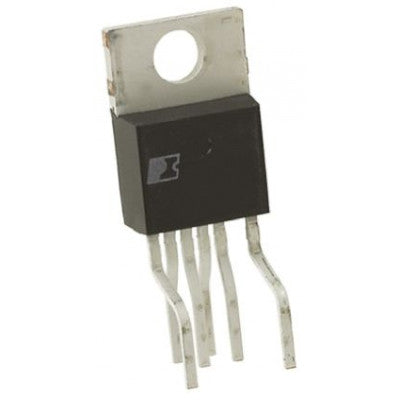

*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
