टॉप244YN
पावर इंटीग्रेशन टॉप स्विच-जीएक्स परिवार विस्तारित पावर और इको स्मार्ट सुविधाओं के साथ
- भाग संख्या: TOP244YN
- ड्रेन वोल्टेज: -0.3 से 700 V
- ड्रेन पीक करंट: 2.16A
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
विशेषताएँ:
- कम सिस्टम लागत
- उच्च शक्ति अनुप्रयोगों के लिए विस्तारित शक्ति सीमा
- P/G पैकेज का उपयोग करने पर 34 W तक हीट सिंक की आवश्यकता नहीं होती
- न्यूनतम तनाव/ओवरशूट के लिए पूर्णतः एकीकृत सॉफ्ट-स्टार्ट
विश्वसनीय निर्माता, पावर इंटीग्रेशन्स का TOP स्विच-GX, उच्च वोल्टेज पावर MOSFET, PWM नियंत्रण, दोष सुरक्षा और अन्य नियंत्रण सर्किटरी को एक ही CMOS चिप पर निर्बाध रूप से एकीकृत करता है। यह एकीकरण सिस्टम की लागत को कम करता है और डिज़ाइन के लचीलेपन, प्रदर्शन और ऊर्जा दक्षता को बढ़ाता है। विभिन्न नए कार्यों का समावेश डिज़ाइन के लचीलेपन, लागत-दक्षता और ऊर्जा-बचत क्षमताओं को अनुकूलित करता है।
पैकेज के प्रकार के आधार पर, TOP Switch-GX अतिरिक्त पिन प्रदान करता है जो लाइन सेंसिंग, सटीक करंट लिमिट सेटिंग, रिमोट ऑन/ऑफ, बाहरी कम फ़्रीक्वेंसी के साथ सिंक्रोनाइज़ेशन और फ़्रीक्वेंसी चयन जैसे विभिन्न कार्यों को सक्षम बनाता है। सॉफ्ट-स्टार्ट, स्विचिंग फ़्रीक्वेंसी एडजस्टमेंट, फ़्रीक्वेंसी जिटरिंग और थर्मल शटडाउन जैसी पारदर्शी विशेषताएँ विभिन्न ऑपरेटिंग परिस्थितियों में सर्वोत्तम प्रदर्शन सुनिश्चित करती हैं।
TOP244YN कई तरह के अनुप्रयोगों के लिए उपयुक्त है और इसमें रिमोट ऑफ मोड में कम बिजली की खपत और स्टैंडबाय दक्षता जैसी ऊर्जा-कुशल विशेषताएँ हैं। इसकी विस्तृत विशेषताएँ बाहरी घटकों की आवश्यकता को समाप्त या कम कर देती हैं, जिससे यह बिजली अनुप्रयोगों के लिए एक किफ़ायती और बहुमुखी विकल्प बन जाता है।

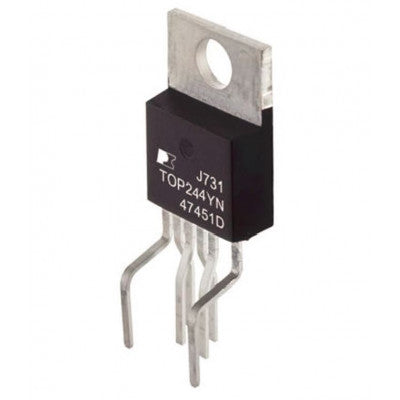

*चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
