टॉप224YN
पावर इंटीग्रेशन से तीन-टर्मिनल ऑफ-लाइन PWM स्विच
- भाग संख्या: TOP224YN
- एकल वोल्टेज इनपुट: 100/115/230 VAC ±15%
- वाइड रेंज इनपुट: 85 से 265 VAC
- पीमैक्स: 75 डब्ल्यू
- पीमैक्स टॉप224YN: 45 डब्ल्यू
- ड्रेन वोल्टेज: 0.3 से 700 V
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
विशेषताएँ
- सबसे कम लागत, सबसे कम घटक संख्या वाला स्विचर समाधान
- 5 W से ऊपर के रैखिकों के साथ लागत प्रतिस्पर्धी
- बहुत कम एसी/डीसी हानियाँ - 90% तक दक्षता
- अंतर्निहित स्वचालित-पुनरारंभ और वर्तमान सीमा
पावर इंटीग्रेशन का दूसरी पीढ़ी का TOPSwitch™-II परिवार अपने पूर्ववर्ती की तुलना में उन्नत सुविधाओं के साथ एक किफ़ायती समाधान है। विस्तारित पावर रेंज और सर्किट सुधार इसे टीवी, मॉनिटर और ऑडियो एम्पलीफायर जैसे विभिन्न अनुप्रयोगों के लिए आदर्श बनाते हैं। 8L PDIP पैकेज हीट सिंक की आवश्यकता को समाप्त करके कम-पावर अनुप्रयोगों में लागत कम करता है।
TOPSwitch एक स्विच्ड मोड नियंत्रण प्रणाली के लिए सभी आवश्यक कार्यों को एक मोनोलिथिक IC में सम्मिलित करता है, जिसमें पावर MOSFET, PWM नियंत्रक, उच्च वोल्टेज स्टार्ट-अप सर्किट, लूप क्षतिपूर्ति और दोष सुरक्षा सर्किटरी शामिल हैं।
संबंधित दस्तावेज़: TOP224YN आईसी डेटा शीट

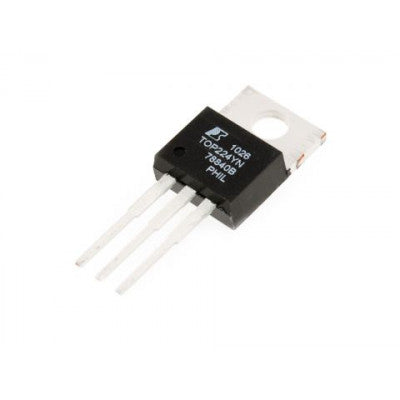

* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
