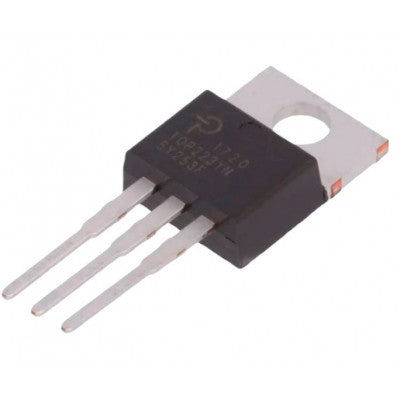

टॉप223YN
पावर इंटीग्रेशन से तीन-टर्मिनल ऑफ-लाइन PWM स्विच
- भाग संख्या: TOP223YN
- इनपुट वोल्टेज: सिंगल वोल्टेज: 100/115/230 VAC ±15%, विस्तृत रेंज: 85 से 265 VAC
- पीमैक्स: TOP223YN: 50 डब्ल्यू, पीमैक्स: 30 डब्ल्यू
- ड्रेन वोल्टेज: 0.3 से 700 V
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
विशेषताएँ:
- सबसे कम लागत, सबसे कम घटक संख्या वाला स्विचर समाधान
- 5 W से ऊपर के रैखिकों के साथ लागत प्रतिस्पर्धी
- बहुत कम एसी/डीसी हानियाँ - 90% तक दक्षता
- अंतर्निहित स्वचालित-पुनरारंभ और वर्तमान सीमा
पावर इंटीग्रेशन द्वारा निर्मित दूसरी पीढ़ी का TOP स्विच™-II परिवार अपने पूर्ववर्ती की तुलना में अधिक लागत-प्रभावी और उन्नत समाधान है। पावर रेंज का विस्तार और महत्वपूर्ण सर्किट संवर्द्धन के साथ, यह PWM स्विच टीवी, मॉनिटर और ऑडियो एम्पलीफायर जैसे विभिन्न अनुप्रयोगों के लिए उपयुक्त है। मानक 8L PDIP पैकेज में आंतरिक लीड फ्रेम लागत कम करता है और उच्च दक्षता प्रदान करता है।
टॉप स्विच-II एक तीन-टर्मिनल मोनोलिथिक आईसी में सभी आवश्यक कार्यों को समाहित करता है, जिसमें पावर MOSFET, PWM कंट्रोलर, उच्च वोल्टेज स्टार्ट-अप सर्किट, लूप कंपनसेशन और फॉल्ट प्रोटेक्शन शामिल हैं। इसका डिज़ाइन स्थिर है और प्राइमरी या ऑप्टो फीडबैक के साथ काम करता है। यह असंतत और सतत चालन दोनों मोड में कुशल है।
स्रोत से जुड़ा टैब कम ईएमआई सुनिश्चित करता है, और डिजाइन टूल्स के साथ सर्किट की सरलता बाजार में आने के समय को कम करती है।
अधिक जानकारी या थोक मूल्य निर्धारण के लिए, हमारी बिक्री टीम से सीधे sales02@thansiv.com पर संपर्क करें या +91-8095406416 पर कॉल करें।
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।*
