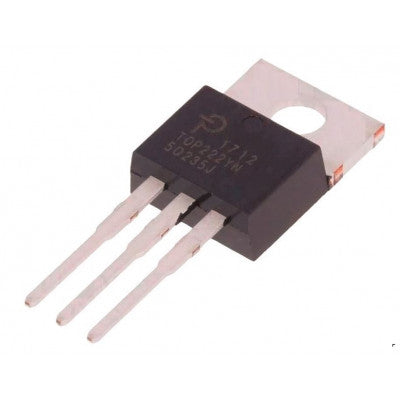

TOP222YN - पावर इंटीग्रेशन TOP स्विच-II
पावर इंटीग्रेशन से लागत-प्रभावी तीन-टर्मिनल ऑफ-लाइन PWM स्विच
- भाग संख्या: TOP222YN
- एकल वोल्टेज इनपुट: 100/115/230 VAC ±15%
- वाइड रेंज इनपुट: 85 से 265 VAC
- पीमैक्स: 25 डब्ल्यू
- ड्रेन वोल्टेज: 0.3 से 700 V
- नियंत्रण वोल्टेज: 0.3 से 9 V
- नियंत्रण धारा: 100 mA
- भंडारण तापमान: -65 से 150 °C
- ऑपरेटिंग जंक्शन तापमान: -40 से 150 °C
- सीसा तापमान: 260 °C
शीर्ष विशेषताएं:
- सबसे कम लागत, घटक गणना स्विचर
- कम AC/DC हानियों के साथ 90% तक दक्षता
- अंतर्निहित स्वचालित-पुनरारंभ और वर्तमान सीमा
- सिस्टम सुरक्षा के लिए लैचिंग थर्मल शटडाउन
TOP222YN, पावर इंटीग्रेशन द्वारा डिज़ाइन किए गए TOP स्विच-II परिवार का एक सदस्य है, जो पहली पीढ़ी की तुलना में उन्नत सुविधाएँ प्रदान करता है। यह 100/115/230 VAC इनपुट के लिए 150W तक और 85-265 VAC यूनिवर्सल इनपुट के लिए 90W तक की पावर रेंज प्रदान करता है, जिससे यह टीवी, मॉनिटर और ऑडियो एम्पलीफायर जैसे विभिन्न अनुप्रयोगों के लिए उपयुक्त हो जाता है।
महत्वपूर्ण सर्किट संवर्द्धन के साथ, यह PWM स्विच बोर्ड लेआउट और लाइन ट्रांज़िएंट के प्रति कम संवेदनशील है, जिससे डिज़ाइन प्रक्रिया सरल हो जाती है। 8L PDIP पैकेज कम पावर अनुप्रयोगों में लागत कम करने में मदद करता है, क्योंकि यह चिप से बोर्ड तक ऊष्मा को कुशलतापूर्वक स्थानांतरित करता है, जिससे हीट सिंक की आवश्यकता समाप्त हो जाती है।
टॉप स्विच प्रौद्योगिकी स्विच्ड मोड नियंत्रण प्रणाली के लिए आवश्यक कार्यों को तीन-टर्मिनल मोनोलिथिक आईसी में एकीकृत करती है, जिसमें पावर एमओएसएफईटी, पीडब्ल्यूएम नियंत्रक, उच्च वोल्टेज स्टार्ट-अप सर्किट, लूप क्षतिपूर्ति और दोष संरक्षण सर्किटरी शामिल हैं।
असंतत या सतत चालन मोड में स्थिरता से लैस, TOP222YN फ्लाईबैक, फ़ॉरवर्ड, बूस्ट या बक जैसी विभिन्न टोपोलॉजीज़ को सपोर्ट करता है। इसका स्रोत-कनेक्टेड टैब EMI को कम करता है, जबकि सर्किट की सरलता और डिज़ाइन टूल्स बाज़ार में तेज़ी से पहुँचने में मदद करते हैं।
अधिक जानकारी या थोक मूल्य निर्धारण पूछताछ के लिए, कृपया हमारी बिक्री टीम से सीधे sales02@thansiv.com पर संपर्क करें या हमसे +91-8095406416 पर संपर्क करें।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
