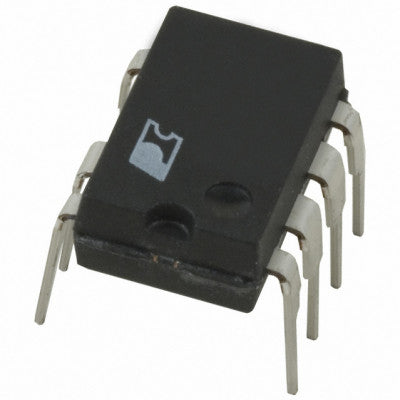

TNY288PG ऊर्जा-कुशल ऑफ-लाइन स्विचर
लाइन क्षतिपूर्ति अधिभार शक्ति के साथ ऊर्जा कुशल ऑफ-लाइन स्विचर।
- निर्माता: पावर इंटीग्रेशन्स
- भाग संख्या: TNY288PG
- संबंधित दस्तावेज़: TNY288PG IC डेटा शीट
शीर्ष विशेषताएं:
- बेहतर लचीलेपन के साथ न्यूनतम प्रणाली लागत
- लाइन क्षतिपूर्ति अधिभार शक्ति
- अधिकतम शक्ति अनुकूलन के लिए चयन योग्य वर्तमान सीमा
- सरलीकृत डिज़ाइन के लिए स्व-पक्षपाती
TNY288PG, पावर इंटीग्रेशन्स के TinySwitch-4 परिवार का हिस्सा है। यह 725 V रेटेड MOSFET प्रदान करता है जो BV डी-रेटिंग मार्जिन को बढ़ाता है, लागत कम करता है और दक्षता में सुधार करता है। स्विचर में लाइन कम्पेन्सेटेड ओवरलोड पावर की सुविधा है, जिससे अतिरिक्त घटकों की आवश्यकता समाप्त हो जाती है।
यह उपकरण सटीक हिस्टेरेटिक थर्मल शटडाउन सुरक्षा और स्वचालित रिकवरी के साथ सुरक्षा और विश्वसनीयता सुनिश्चित करता है। इसमें अतिरिक्त सुरक्षा के लिए वैकल्पिक जेनर के साथ आउटपुट ओवरवोल्टेज शटडाउन भी है। कम घटक संख्या विश्वसनीयता बढ़ाती है और एकल-पक्षीय मुद्रित सर्किट बोर्ड लेआउट को सुविधाजनक बनाती है।
TNY288PG के अनुप्रयोगों में पीसी स्टैंडबाय पावर, सहायक आपूर्ति, कम-पावर सेट-टॉप डिकोडर, तथा सेल फोन, पीडीए और डिजिटल कैमरा जैसे इलेक्ट्रॉनिक उपकरणों के लिए विभिन्न चार्जर और एडेप्टर शामिल हैं।
- विशेष विवरण:
- भाग संख्या: TNY288PG
- 230 VAC ± 15%: 16 W (एडाप्टर), 28 W (ओपन फ़्रेम)
- 85-265 VAC: 10 W (एडाप्टर), 21.5 W (ओपन फ़्रेम)
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
