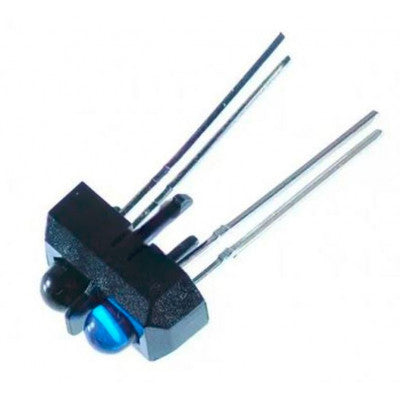

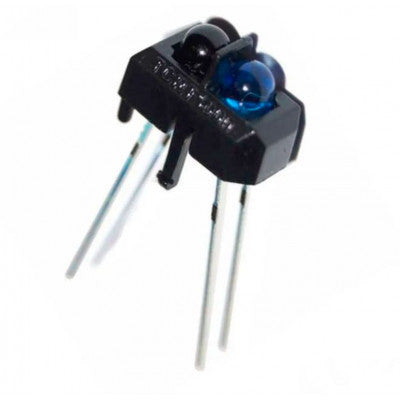

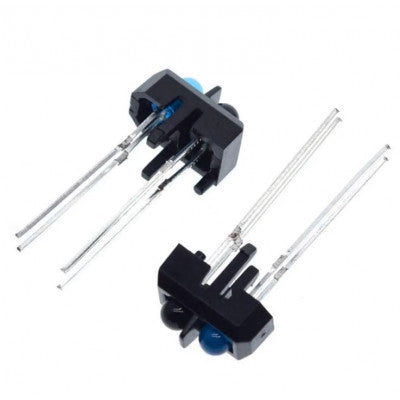

TCRT5000 रिफ्लेक्टिव ऑप्टिकल सेंसर IR इन्फ्रारेड स्विच
लाइन ट्रैकिंग रोबोट कार जैसे DIY प्रोजेक्ट के लिए बिल्कुल उपयुक्त
TCRT5000 एक परावर्तक सेंसर है जिसमें एक इंफ्रारेड एमिटर और फोटोट्रांजिस्टर एक लीडेड पैकेज में शामिल है जो दृश्य प्रकाश को अवरुद्ध करता है। जब इंफ्रारेड ट्रांसमीटर कागज के एक टुकड़े पर प्रकाश की किरण उत्सर्जित करता है, अगर किरणें एक सफेद सतह पर चमकती हैं, तो वे परावर्तित होंगी और बदले में इंफ्रारेड डिटेक्टर द्वारा प्राप्त की जाएंगी, और मॉड्यूल पर पिन एस कम स्तर का आउटपुट देगा; यदि प्रकाश की किरण एक काली रेखा से टकराती है, तो वे अवशोषित हो जाएंगी, इस प्रकार इंफ्रारेड डिटेक्टर को कुछ नहीं मिलता है, और पिन एस उच्च स्तर का आउटपुट देगा। यह मॉड्यूल अनिवार्य रूप से एक साधारण स्विच की तरह काम करता है जब यह एक सफेद / काली वस्तु के करीब जाता है।
- मॉडल: TCRT5000
- ऑपरेटिंग वोल्टेज: 3.6 ~ 5V डीसी
- दूरी मापने की सीमा: 1.5 सेमी
- औसत वर्तमान खपत: 60mA
- आउटपुट प्रकार: फोटोट्रांजिस्टर
- कार्य तापमान सीमा: -25 से 85°C
- रंग: काला + नीला
- पता लगाने की विधि: परावर्तक
- ट्रांजिस्टर गुण कलेक्टर-एमिटर वोल्टेज: 70V
- कलेक्टर करंट: 100mA
- अग्र धारा: 60mA
- पैकेज में शामिल हैं: 1 x TCRT5000 - रिफ्लेक्टिव इन्फ्रारेड ऑप्टिकल सेंसर
- डिटेक्टर प्रकार: फोटोट्रांजिस्टर
- डेलाइट ब्लॉकिंग फ़िल्टर
- सीसा (Pb)-मुक्त सोल्डरिंग जारी
- कॉम्पैक्ट निर्माण
- किसी वस्तु से परावर्तक IR किरण का उपयोग करके किसी वस्तु की उपस्थिति का पता लगाता है
