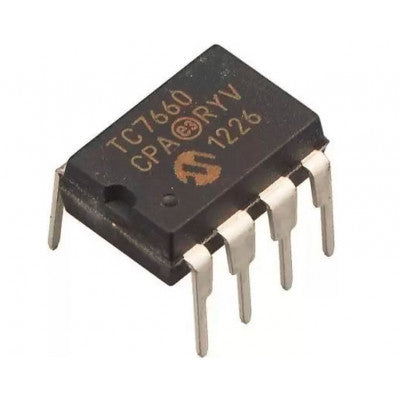

TC7660 चार्ज पंप वोल्टेज कनवर्टर
+1.5V से +10V इनपुट को -1.5V से -10V आउटपुट में परिवर्तित करता है।
- विस्तृत इनपुट वोल्टेज रेंज: +1.5V से +10V
- कुशल वोल्टेज रूपांतरण: 99.9% सामान्य
- उत्कृष्ट विद्युत दक्षता: 98% सामान्य
- कम बिजली की खपत: 80 µA सामान्य @ VIN = 5V
- पैकेज प्रकार: 8-पिन PDIP, 8-पिन SOIC, 8-पिन CERDIP
- ऑपरेटिंग तापमान रेंज: 0°C से +70°C
- भंडारण तापमान सीमा: -65°C से +160°C
- अधिकतम जंक्शन तापमान: 150°C
शीर्ष विशेषताएं:
- विस्तृत इनपुट वोल्टेज रेंज
- उच्च दक्षता
- कम बिजली की खपत
- ESD सुरक्षा: 3 kV HBM
TC7660, उद्योग-मानक 7660 चार्ज पंप वोल्टेज कनवर्टर का पिन-संगत प्रतिस्थापन है। इसके लिए केवल दो कम लागत वाले कैपेसिटर की आवश्यकता होती है, जिससे इंडक्टर की आवश्यकता समाप्त हो जाती है और लागत, आकार और EMI कम हो जाती है। ऑन-बोर्ड ऑसिलेटर 10 kHz पर चलता है, और बाहरी कैपेसिटर को ग्राउंड से जोड़कर कम आवृत्तियों का विकल्प भी उपलब्ध है।
यह उपकरण व्यावसायिक और विस्तारित तापमान श्रेणियों में उपलब्ध है, जिससे यह विभिन्न अनुप्रयोगों के लिए बहुउपयोगी बन जाता है। उच्च-वोल्टेज संचालन के लिए इसे किसी बाहरी डायोड की आवश्यकता नहीं होती, जिससे इसका डिज़ाइन और भी सरल हो जाता है।
संबंधित दस्तावेज़: TC7660 IC डेटा शीट
*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
