STGW19NC60HD अल्ट्राफास्ट IGBT
उत्कृष्ट स्विचिंग प्रदर्शन और निम्न ऑन-स्टेट व्यवहार के साथ उन्नत IGBT
- प्रतीक पैरामीटर: न्यूनतम प्रकार अधिकतम इकाइयाँ
- V(BR)CES: कलेक्टर-एमिटर ब्रेकडाउन वोल्टेज (VGE= 0) - 600 V
- VCE(sat): संग्राहक-उत्सर्जक संतृप्ति वोल्टेज VGE= 15 V, IC= 12 A - 1.8 2.5 V
- VGE(th): गेट थ्रेशोल्ड वोल्टेज - 5.75 V
- आईसीईएस: कलेक्टर कट-ऑफ करंट (वीजीई = 0) वीसीई= 600 वी - 3.75 150 µA
- IGES: गेट-एमिटर लीकेज करंट (VCE = 0) - ±100 nA
- gfs: अग्रगामी ट्रांसकंडक्टन्स - 5 S
शीर्ष विशेषताएं:
- कम ऑन-वोल्टेज ड्रॉप (VCE(sat))
- बहुत नरम अल्ट्राफास्ट रिकवरी एंटी-समानांतर डायोड
अनुप्रयोग:
- उच्च आवृत्ति मोटर ड्राइव
- हार्ड स्विच और अनुनाद टोपोलॉजी दोनों में SMPS और PFC
संबंधित दस्तावेज़: STGW19NC60HD IGBT डेटा शीट

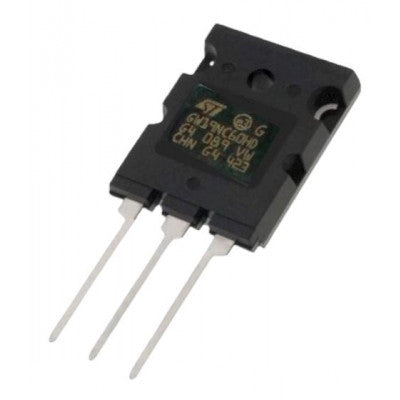

चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
