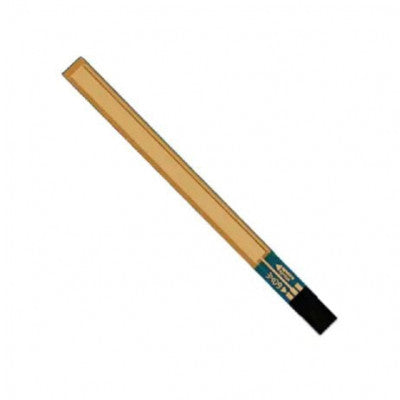

स्पेक्ट्रा सिंबल थिनपॉट लीनियर पोटेंशियोमीटर-TSP-L-0100-103-3%-RH
3% रैखिकता और महिला सादे आवास कनेक्टर के साथ रैखिक पोटेंशियोमीटर।
- विशिष्ट नाम: 100 मिमी
- विशिष्ट नाम: तीन-तार प्रणाली
- विशिष्ट नाम: दो प्रतिरोधक आउटपुट चैनल
- विशिष्ट नाम: विद्युत संग्राहक चैनल
- विशिष्ट नाम: पुनरावृत्ति: कोई हिस्टैरिसीस नहीं
- विशिष्ट नाम: पावर रेटिंग: 1 वाट अधिकतम @ 25C
- विशिष्ट नाम: रिज़ॉल्यूशन: एनालॉग आउटपुट सैद्धांतिक रूप से अनंत
- विशिष्ट नाम: परावैद्युत मान: 1 मिनट के लिए 500VAC पर कोई प्रभाव नहीं
- विशेष नाम: पैकेज में शामिल हैं: 1 x स्पेक्ट्रा सिंबल थिनपॉट लीनियर पोटेंशियोमीटर-TSP-L-0100-103-3%-RH 100mm फीमेल प्लेन हाउसिंग कनेक्टर 3% रैखिकता
विशेषताएँ:
- रैखिक स्थिति सेंसर
- सॉफ्टपॉट की आधी चौड़ाई
- IP64 धूल प्रूफ, छींटे प्रूफ
- पॉलिएस्टर सब्सट्रेट
थिनपॉट मेम्ब्रेन पोटेंशियोमीटर एक प्रतिरोधक अवयव है, जिसमें एक चालक प्रतिरोधक, एक सीलबंद आवरण और एक साधारण वाइपर संयोजन शामिल होता है। एक मेम्ब्रेन पोटेंशियोमीटर वोल्टेज विभाजक के रूप में भी कार्य कर सकता है। थिनपॉट एक तीन-तार प्रणाली है जिसमें दो प्रतिरोधक आउटपुट चैनल और एक विद्युत संग्राहक चैनल होता है। ऊपरी परिपथ पर वाइपर को नीचे की ओर दबाने पर, यह वांछित विद्युत आउटपुट उत्पन्न करता है। वाइपर एक अचालक तंत्र है जो ऊपरी परिपथ को दबाकर अवयव के बाहर से पोटेंशियोमीटर को सक्रिय करता है। ऊपरी और निचले परिपथ 0.15 मिमी (0.006) स्पेसर चिपकने वाले पदार्थ द्वारा अलग होते हैं, और परिपथ के बीच संपर्क ऊपरी परिपथ पर वाइपर द्वारा लगाए गए दबाव (आमतौर पर 0.7-1.8 न्यूटन) द्वारा होता है, जो तब तक नीचे की ओर दबाव डालता रहता है जब तक कि ऊपरी परिपथ निचले परिपथ से जुड़कर एक पोटेंशियोमेट्रिक आउटपुट उत्पन्न नहीं कर देता। वाइपर डिजाइन का निर्माण किसी भी अनुप्रयोग के लिए अनुकूल हो सकता है क्योंकि अधिकांश सामग्रियां वाइपर के रूप में काम कर सकती हैं: प्लास्टिक, धातु, स्लाइडर्स, रोलर्स, पहिए, आदि। इसके अलावा, थिनपॉट को मैन्युअल रूप से (हाथ से) भी संचालित किया जा सकता है।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
