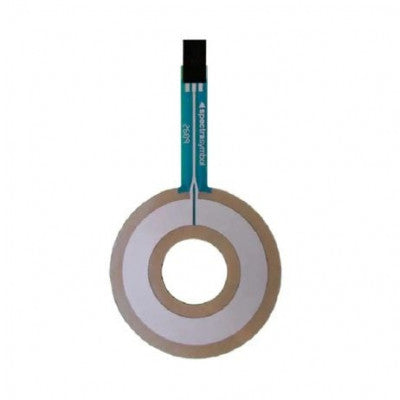

स्पेक्ट्रा सिंबल सॉफ्टपॉट रोटरी पोटेंशियोमीटर-SP-R-0046-353-103-3%-RH फीमेल प्लेन हाउसिंग कनेक्टर
3% रैखिकता और महिला सादे आवास कनेक्टर के साथ प्रतिरोधक झिल्ली पोटेंशियोमीटर।
- विशिष्ट नाम: सॉफ्टपॉट झिल्ली पोटेंशियोमीटर
- विशिष्ट नाम: तीन-तार प्रणाली
- विशिष्ट नाम: प्रतिरोधक आउटपुट चैनल
- विशिष्ट नाम: विद्युत संग्राहक चैनल
- विशिष्ट नाम: वोल्टेज विभाजक कार्यक्षमता
विशेषताएँ:
- IP65 धूलरोधी, जलरोधी
- पॉलिएस्टर सब्सट्रेट
- 3M दबाव संवेदनशील चिपकने वाला (PSA)
- पुनरावृत्ति: कोई हिस्टैरिसीस नहीं
सॉफ्टपॉट मेम्ब्रेन पोटेंशियोमीटर एक प्रतिरोधक अवयव है, जिसमें एक चालक प्रतिरोधक, एक सीलबंद आवरण और एक साधारण वाइपर असेंबली शामिल है। यह वोल्टेज विभाजक के रूप में कार्य कर सकता है। ऊपरी परिपथ पर वाइपर को नीचे की ओर दबाने पर, सॉफ्टपॉट वांछित विद्युत आउटपुट उत्पन्न करता है। वाइपर एक अचालक तंत्र है जो ऊपरी परिपथ को दबाकर अवयव के बाहर से पोटेंशियोमीटर को सक्रिय करता है। ऊपरी और निचले परिपथ 0.15 मिमी (0.006) स्पेसर चिपकने वाले पदार्थ द्वारा अलग होते हैं, और परिपथ के बीच संपर्क ऊपरी परिपथ पर वाइपर द्वारा लगाए गए दबाव (आमतौर पर 1-3 न्यूटन) द्वारा होता है, जो तब तक नीचे की ओर दबाव डालता रहता है जब तक कि ऊपरी परिपथ निचले परिपथ से जुड़कर एक पोटेंशियोमेट्रिक आउटपुट उत्पन्न नहीं कर देता।
वाइपर डिजाइन का निर्माण किसी भी अनुप्रयोग के लिए अनुकूल हो सकता है क्योंकि अधिकांश सामग्रियां वाइपर के रूप में काम कर सकती हैं: प्लास्टिक, धातु, स्लाइडर्स, रोलर्स, पहिए, आदि। सॉफ्टपॉट को मैन्युअल रूप से (हाथ से) भी संचालित किया जा सकता है।
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
