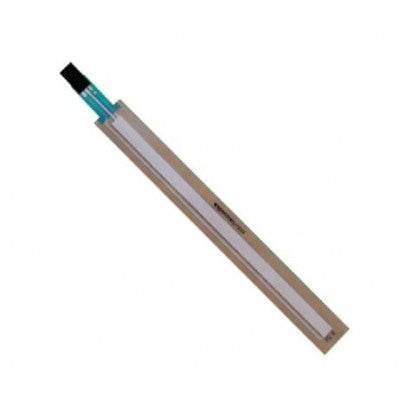

स्पेक्ट्रा सिंबल सॉफ्टपॉट लीनियर पोटेंशियोमीटर-SP-L-0100-103-3%-RH 100 मिमी फीमेल प्लेन हाउसिंग कनेक्टर
3% रैखिकता और महिला सादे आवास कनेक्टर के साथ प्रतिरोधक झिल्ली पोटेंशियोमीटर।
- विशिष्ट नाम: SP-L-0100-103-3%-RH
- रैखिकता: 3%
- आउटपुट चैनल: दो प्रतिरोधक आउटपुट चैनल और एक विद्युत संग्राहक चैनल
- प्रणाली: तीन-तार प्रणाली
-
विशेषताएँ:
- रैखिक स्थिति सेंसर
- IP65 धूलरोधी, जलरोधी (तीव्र स्प्रे)
- पॉलिएस्टर सब्सट्रेट
- 3M दबाव संवेदनशील चिपकने वाला (PSA)
सॉफ्टपॉट मेम्ब्रेन पोटेंशियोमीटर एक प्रतिरोधक तत्व है, जिसमें एक चालक प्रतिरोधक, एक सीलबंद आवरण और एक साधारण वाइपर असेंबली शामिल है। यह वोल्टेज विभाजक के रूप में कार्य कर सकता है। वाइपर को ऊपरी परिपथ पर दबाकर, सॉफ्टपॉट वांछित विद्युत आउटपुट उत्पन्न करता है। वाइपर एक अचालक तंत्र है जो ऊपरी परिपथ को दबाकर पोटेंशियोमीटर को तत्व के बाहर से सक्रिय करता है।
ऊपरी और निचले सर्किट 0.15 मिमी (0.006) स्पेसर चिपकने वाले पदार्थ के जमाव से अलग होते हैं, और सर्किट के बीच संपर्क ऊपरी सर्किट पर वाइपर से दबाव (आमतौर पर 1-3 न्यूटन) द्वारा होता है, जो तब तक नीचे की ओर दबाव डालता है जब तक कि ऊपरी सर्किट निचले सर्किट से जुड़कर एक विभवमापी आउटपुट उत्पन्न नहीं कर देता। वाइपर डिज़ाइन का निर्माण किसी भी अनुप्रयोग के लिए अनुकूल हो सकता है क्योंकि अधिकांश सामग्रियाँ वाइपर के रूप में काम कर सकती हैं: प्लास्टिक, धातु, स्लाइडर, रोलर, पहिए, आदि। सॉफ्टपॉट को मैन्युअल रूप से (हाथ से) भी चलाया जा सकता है।
- पुनरावृत्ति: कोई हिस्टैरिसीस नहीं, लेकिन किसी भी वाइपर के ढीलेपन के साथ कुछ हिस्टैरिसीस घटित होगा
- पावर रेटिंग: 1 वाट अधिकतम @ 25C
- रिज़ॉल्यूशन: एनालॉग आउटपुट सैद्धांतिक रूप से अनंत; संपर्क वाइपर सतह क्षेत्र की भिन्नता से प्रभावित
- परावैद्युत मान: 1 मिनट के लिए 500VAC पर कोई प्रभाव नहीं
- पैकेज में शामिल हैं: 1 x स्पेक्ट्रा सिंबल सॉफ्टपॉट लीनियर पोटेंशियोमीटर-SP-L-0100-103-3%-RH 100mm फीमेल प्लेन हाउसिंग कनेक्टर 3% लीनियरिटी
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
