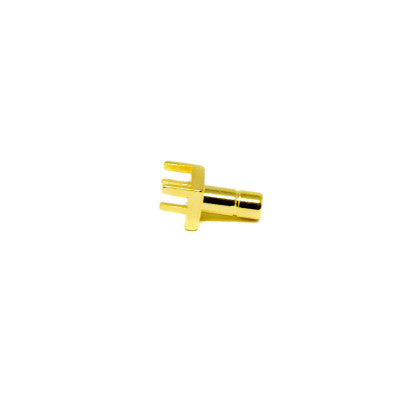

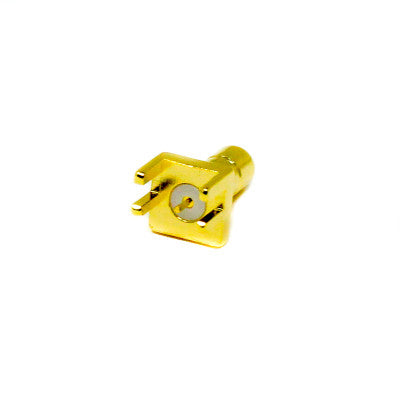

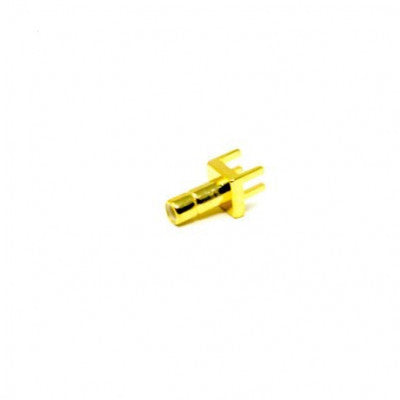

एसएमबी आरएफ कोएक्स फीमेल स्ट्रेट गोल्ड प्लेटेड एज माउंट के लिए

एसएमबी आरएफ कोएक्स फीमेल स्ट्रेट गोल्ड प्लेटेड एज माउंट के लिए

पर्यावरण संरक्षण के लिए सोने और निकल चढ़ाना के साथ, उद्योग-ग्रेड 50 ओम और 75-ओम केबलों के साथ संगतता के लिए डिज़ाइन किया गया।

• मुख्य अनुप्रयोग: एयरोस्पेस और रक्षा: परीक्षण स्टैंड, चिकित्सा: टेलीमेट्री, वाणिज्यिक वाहन: जीपीएस, दूरसंचार: वायरलेस बेस स्टेशन, सेलुलर मोबाइल सिस्टम, डेटा/संचार: राउटर, वाईफ़ाई, रेडियो बोर्ड, औद्योगिक: एम2एम संचार, प्रक्रिया नियंत्रण, वीडियो सिस्टम, इंस्ट्रूमेंटेशन

विशेष विवरण:

• प्रतिबाधा: 50 ओम
• आवृत्ति रेंज: 0~4 GHz
• VSWR: सीधा प्रकार 1.3max / R/A प्रकार 1.5max
• परावैद्युत सहनशील वोल्टेज: RG316, RG402 के लिए 1000 V rmsmin; RG178 के लिए 750 V rmsmin
• कार्यशील वोल्टेज: RG316, RG402 के लिए 335 V rms अधिकतम; RG178 के लिए 250 V rms अधिकतम
• केंद्र संपर्क प्रतिरोध: 6.0 मीटर (मिलिओहम अधिकतम)
• बाहरी संपर्क प्रतिरोध: 1.5 मीटर (मिलिओहम अधिकतम)
• इन्सुलेशन प्रतिरोध: 1000 मीटर (मेगोहम्स न्यूनतम)

शीर्ष विशेषताएं:

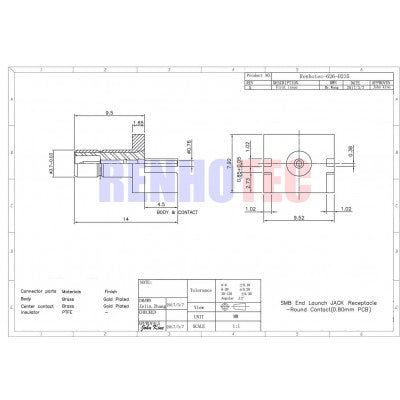

• पीसीबी माउंट, जैक/फीमेल, स्ट्रेट/180, 50, एज माउंट
• तेजी से स्थापना के लिए स्नैप-ऑन कपलिंग डिज़ाइन
• ब्रॉडबैंड प्रदर्शन और कम प्रतिबिंब
• गैर-महत्वपूर्ण क्षेत्रों में लागत-बचत वाली डाई कास्टिंग प्रक्रिया

यांत्रिक विशेषताएं:

• युग्मन: स्नैप-ऑन
• संपर्क प्रतिधारण: 4 पाउंड न्यूनतम.
• मेटिंग स्थायित्व: 500 चक्र (बेरिलियम कॉपर संपर्क के लिए)

पर्यावरणीय विशेषताएँ:

• पर्यावरणीय विशेषताएँ: -65C ~ +155C
• कंपन: MIL-STD-202 Meth.204
• संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101

पैकेज में शामिल हैं:

• 1 x SMB RF कोएक्स फीमेल स्ट्रेट गोल्ड प्लेटेड एज माउंट के लिए

*चित्र केवल उदाहरण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
