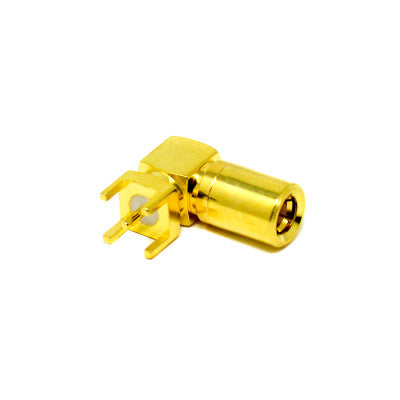

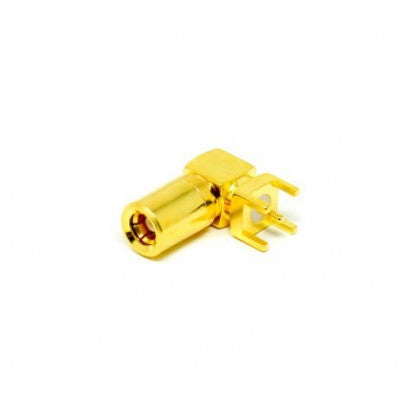

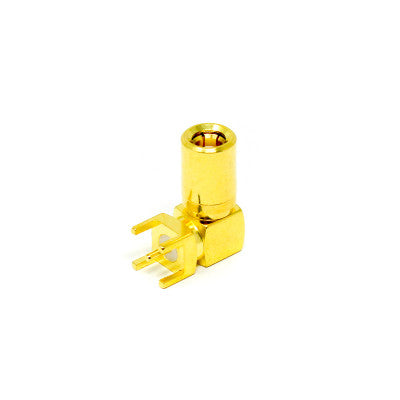

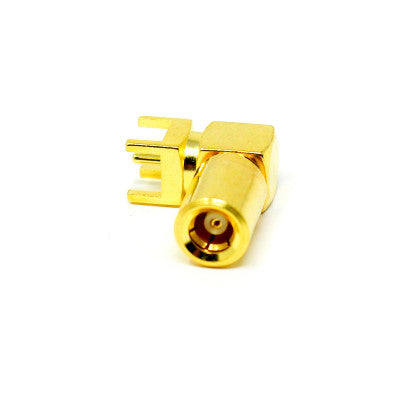

पीसीबी माउंट के लिए एसएमबी आरएफ कोएक्स एंगल्ड थ्रू होल मेल

पीसीबी माउंट के लिए एसएमबी आरएफ कोएक्स एंगल्ड थ्रू होल मेल

सोने और निकल चढ़ाना के साथ उद्योग-ग्रेड 50 ओम और 75-ओम केबलों के साथ संगतता के लिए डिज़ाइन किया गया।

• ब्रांड: एलेकबी
• अभिविन्यास: समकोण
• लिंग महिला
• माउंटिंग प्रकार: पीसीबी माउंट
• समाप्ति शैली: सोल्डर प्रकार
• माउंटिंग सुविधा: छेद के माध्यम से
• कार्य: अन्य
• ध्रुवता: मानक
• बॉडी सामग्री: तांबा
• बॉडी प्लेटिंग: गोल्ड प्लेटिंग
• प्रतिबाधा: 50 ओम
• शील्ड समाप्ति: NA

शीर्ष विशेषताएं:

• पीसीबी माउंट, प्लग/पुरुष, कोणीय/90, 50, थ्रू होल
• तेजी से स्थापना के लिए स्नैप-ऑन कपलिंग डिज़ाइन
• ब्रॉडबैंड प्रदर्शन और कम प्रतिबिंब
• गैर-महत्वपूर्ण क्षेत्रों में लागत प्रभावी डाई कास्टिंग प्रक्रिया

एसएमबी कनेक्टर्स का मुख्य अनुप्रयोग: एयरोस्पेस और रक्षा: परीक्षण स्टैंड, चिकित्सा: टेलीमेट्री, वाणिज्यिक वाहन: जीपीएस, दूरसंचार: वायरलेस बेस स्टेशन, सेलुलर मोबाइल सिस्टम, डेटा/संचार: राउटर, वाईफाई, रेडियो बोर्ड, औद्योगिक: एम2एम संचार, प्रक्रिया नियंत्रण, वीडियो सिस्टम, इंस्ट्रूमेंटेशन

विद्युत विशेषताओं:

• प्रतिबाधा: 50 ओम
• आवृत्ति रेंज: 0~4 GHz
• VSWR: सीधा प्रकार 1.3max / R/A प्रकार 1.5max
• परावैद्युत सहनशील वोल्टेज: RG316, RG402 के लिए 1000 V rmsmin; RG178 के लिए 750 V rmsmin
• कार्यशील वोल्टेज: RG316, RG402 के लिए 335 V rms अधिकतम; RG178 के लिए 250 V rms अधिकतम
• केंद्र संपर्क प्रतिरोध: 6.0 मीटर (मिलिओहम अधिकतम)
• बाहरी संपर्क प्रतिरोध: 1.5 मीटर (मिलिओहम अधिकतम)
• इन्सुलेशन प्रतिरोध: 1000 मीटर (मेगोहम्स न्यूनतम)

यांत्रिक विशेषताएं:

• युग्मन: स्नैप-ऑन
• संपर्क प्रतिधारण: 4 पाउंड न्यूनतम.
• मेटिंग स्थायित्व: 500 चक्र (बेरिलियम कॉपर संपर्क के लिए)

पर्यावरणीय विशेषताएँ:

• पर्यावरणीय विशेषताएँ: -65C ~ +155C
• कंपन: MIL-STD-202 Meth.204
• संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101

पैकेज में शामिल हैं: 1 x SMB RF कोएक्स एंगल्ड थ्रू होल मेल PCB माउंट के लिए

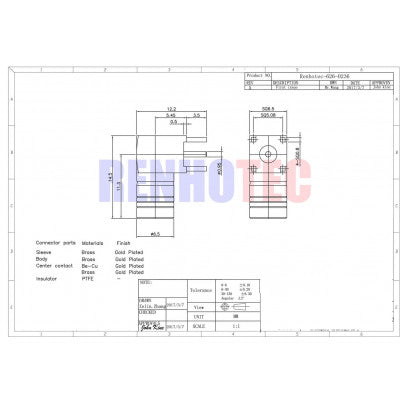

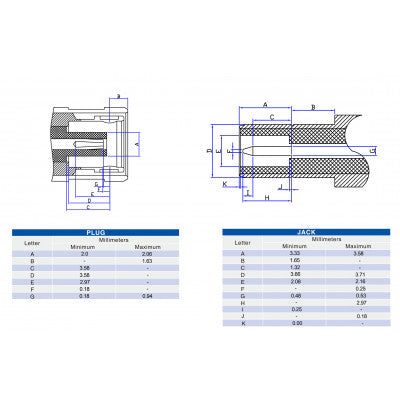

* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
