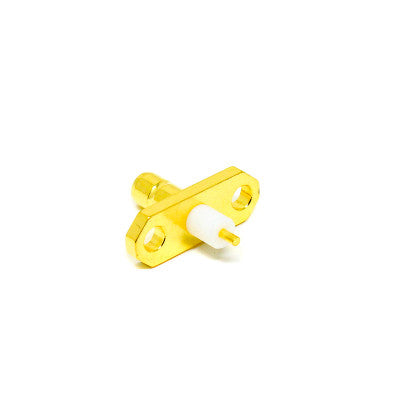

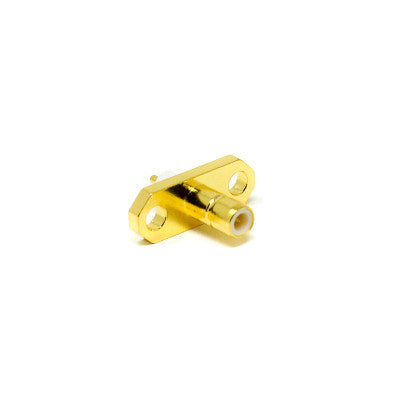

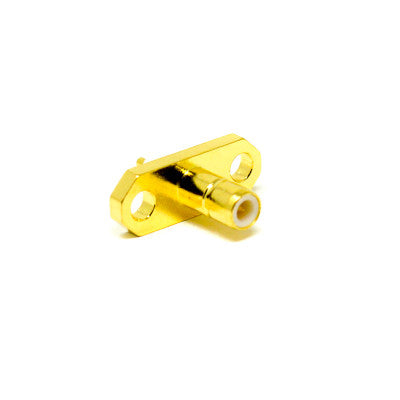

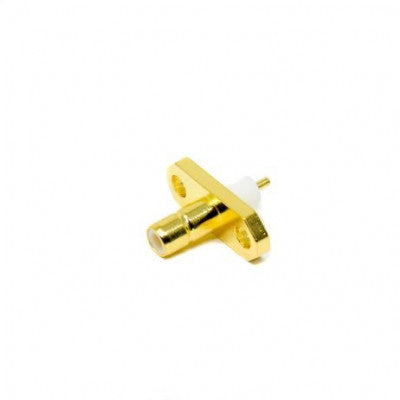

पैनल माउंट के लिए SMB कनेक्टर सीधा फ्लैंज महिला 2 होल
पर्यावरण संरक्षण के लिए सोने और निकल चढ़ाना के साथ, उद्योग-ग्रेड 50 ओम और 75-ओम केबलों के साथ संगतता के लिए डिज़ाइन किया गया।
- ब्रांड: एलेकबी
- अभिविन्यास: सीधा
- लिंग महिला
- माउंटिंग प्रकार: पैनल माउंट / केबल
- समाप्ति शैली: सोल्डर प्रकार
- माउंटिंग विशेषता: 2 छेद वाला फ्लैंज
- कार्य: अन्य
- ध्रुवता: मानक
- बॉडी सामग्री: तांबा
- बॉडी प्लेटिंग: गोल्ड प्लेटिंग
- प्रतिबाधा: 50 ओम
- शील्ड समाप्ति: सोल्डर
शीर्ष विशेषताएं:
- तेजी से स्थापना के लिए स्नैप-ऑन कपलिंग डिज़ाइन
- ब्रॉडबैंड प्रदर्शन और कम प्रतिबिंब
- लागत कम करने के लिए गैर-महत्वपूर्ण क्षेत्रों में डाई कास्टिंग प्रक्रिया
एसएमबी कनेक्टर्स का मुख्य अनुप्रयोग:
- एयरोस्पेस और रक्षा: परीक्षण स्टैंड
- चिकित्सा: टेलीमेट्री
- वाणिज्यिक वाहन: जीपीएस
- दूरसंचार: वायरलेस बेस स्टेशन, सेलुलर मोबाइल सिस्टम
- डेटा/संचार: राउटर, वाईफ़ाई, रेडियो बोर्ड
- औद्योगिक: एम2एम संचार, प्रक्रिया नियंत्रण, वीडियो सिस्टम, इंस्ट्रूमेंटेशन
विद्युत विशेषताओं:
- प्रतिबाधा: 50 ओम
- आवृत्ति रेंज: 0~4 GHz
- वीएसडब्ल्यूआर: सीधा प्रकार 1.3 अधिकतम / आर/ए प्रकार 1.5 अधिकतम
- परावैद्युत सहनशील वोल्टेज: RG316, RG402 के लिए 1000 V rms मिनट; RG178 के लिए 750 V rms मिनट
- कार्यशील वोल्टेज: RG316, RG402 के लिए 335 V rms अधिकतम; RG178 के लिए 250 V rms अधिकतम
- केंद्र संपर्क प्रतिरोध: 6.0 मीटर (मिलिओहम अधिकतम)
- बाहरी संपर्क प्रतिरोध: 1.5 मीटर (मिलिओहम अधिकतम)
- इन्सुलेशन प्रतिरोध: 1000 मीटर (मेगोहम्स न्यूनतम)
यांत्रिक विशेषताएं:
- युग्मन: स्नैप-ऑन
- संपर्क प्रतिधारण: 4 पाउंड न्यूनतम.
- मेटिंग स्थायित्व: 500 चक्र (बेरिलियम कॉपर संपर्क के लिए)
पर्यावरणीय विशेषताएँ:
- पर्यावरणीय विशेषताएँ: -65°C ~ +155°C
- कंपन: MIL-STD-202 Meth.204
- संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101
पैकेज में शामिल हैं: 1 x SMB कनेक्टर स्ट्रेट फ्लैंज फीमेल 2 होल पैनल माउंट के लिए
* चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकते हैं।
