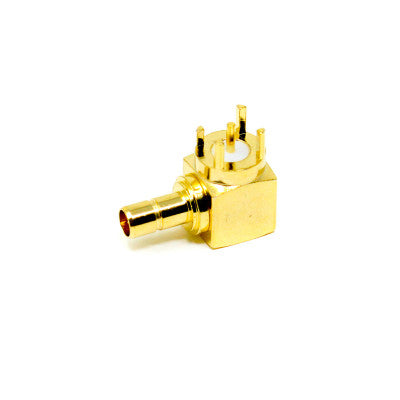

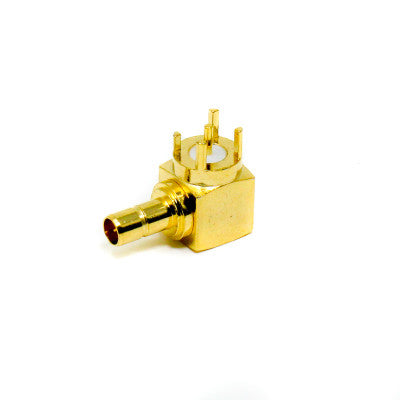

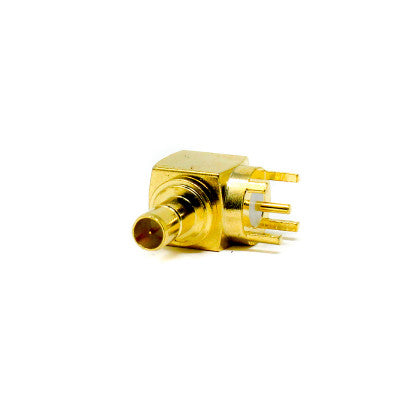

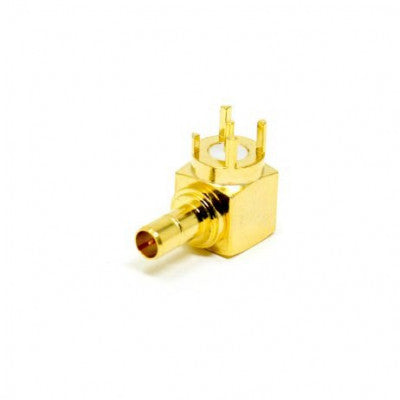

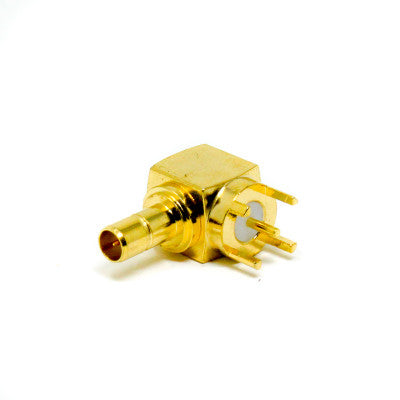

पीसीबी माउंट के लिए एसएमबी कोएक्सियल कनेक्टर राइट एंगल फीमेल

पीसीबी माउंट के लिए एसएमबी कोएक्सियल कनेक्टर राइट एंगल फीमेल

सोने और निकल चढ़ाना के साथ उद्योग-ग्रेड 50 ओम और 75-ओम केबलों के साथ संगतता के लिए डिज़ाइन किया गया।

• ब्रांड: एलेकबी
• अभिविन्यास: समकोण
• लिंग पुरुष
• माउंटिंग प्रकार: पीसीबी माउंट
• समाप्ति शैली: सोल्डर प्रकार
• माउंटिंग सुविधा: छेद के माध्यम से
• कार्य: अन्य
• ध्रुवता: मानक
• बॉडी सामग्री: तांबा
• बॉडी प्लेटिंग: गोल्ड प्लेटिंग
• प्रतिबाधा: 50 ओम
• शील्ड समाप्ति: NA

विशेषताएँ:

• एसएमबी कनेक्टर, समकोण, छेद के माध्यम से, पुरुष, सोने की परत
• तेजी से स्थापना के लिए स्नैप-ऑन कपलिंग डिज़ाइन
• ब्रॉडबैंड प्रदर्शन और कम प्रतिबिंब
• गैर-महत्वपूर्ण क्षेत्रों में लागत प्रभावी डाई कास्टिंग प्रक्रिया

एसएमबी कनेक्टर्स का मुख्य अनुप्रयोग:

• एयरोस्पेस और रक्षा: परीक्षण स्टैंड
• चिकित्सा: टेलीमेट्री
• वाणिज्यिक वाहन: जीपीएस
• दूरसंचार: वायरलेस बेस स्टेशन, सेलुलर मोबाइल सिस्टम
• डेटा/संचार: राउटर, वाईफ़ाई, रेडियो बोर्ड
• औद्योगिक: एम2एम संचार, प्रक्रिया नियंत्रण, वीडियो सिस्टम, इंस्ट्रूमेंटेशन

विद्युत विशेषताओं:

• प्रतिबाधा: 75 ओम
• आवृत्ति रेंज: 0~3 GHz
• वीएसडब्ल्यूआर: सीधा प्रकार 1.3 अधिकतम / आर/ए प्रकार 1.5 अधिकतम
• परावैद्युत सहनशील वोल्टेज: 1500 V rms
• कार्यशील वोल्टेज: 500 V rms
• केंद्र संपर्क प्रतिरोध: 3mW
• बाहरी संपर्क प्रतिरोध: 25mW
• इन्सुलेशन प्रतिरोध: 5GW

यांत्रिक विशेषताएं:

• युग्मन: स्नैप-ऑन
• संपर्क प्रतिधारण: 4 पाउंड न्यूनतम.
• मेटिंग स्थायित्व: 500 चक्र (बेरिलियम कॉपर संपर्क के लिए)

पर्यावरणीय विशेषताएँ:

• -65 डिग्री सेल्सियस ~ +165 डिग्री सेल्सियस
• कंपन: MIL-STD-202 Meth.204
• संक्षारण प्रतिरोध: MIL-STD-202 मेथ. 101

पैकेज में शामिल हैं: 1 x SMB कोएक्सियल कनेक्टर राइट एंगल फीमेल PCB माउंट के लिए

चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है।
