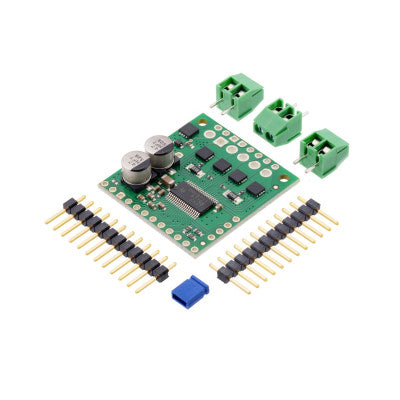

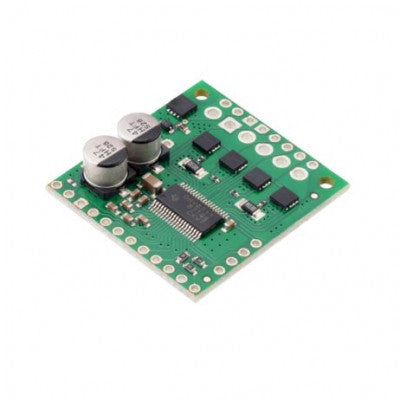

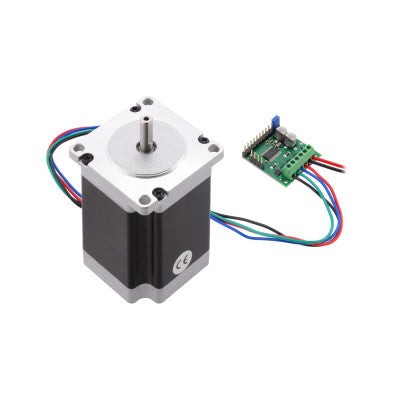

पोलोलू हाई-पावर स्टेपर मोटर ड्राइवर 36v4
विस्तृत वोल्टेज रेंज और उन्नत सुविधाओं के साथ एक द्विध्रुवी स्टेपर मोटर को नियंत्रित करें।
- ऑपरेटिंग वोल्टेज: 8V से 50V
- प्रति फेज़ निरंतर धारा: 4A (शीतलन के साथ अधिकतम 6A)
- चरण मोड: पूर्ण-चरण से 1/256-चरण तक 9 मोड
- इंटरफ़ेस: कॉन्फ़िगरेशन के लिए SPI
- संरक्षण: रिवर्स-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट
-
विशेषताएँ:
- विस्तृत वोल्टेज रेंज
- नौ कदम संकल्प
- समायोज्य वर्तमान नियंत्रण
- ठहराव का पता लगाना
यह डिस्क्रीट MOSFET स्टेपर मोटर ड्राइवर एक बाइपोलर स्टेपर मोटर का सटीक नियंत्रण संभव बनाता है। यह 8 V से 50 V तक की विस्तृत ऑपरेटिंग वोल्टेज रेंज को सपोर्ट करता है और बिना हीट सिंक या फ़ोर्स्ड एयर फ्लो के प्रति फेज़ 4 A तक निरंतर करंट प्रदान कर सकता है (पर्याप्त अतिरिक्त कूलिंग के साथ अधिकतम 6 A)।
SPI इंटरफ़ेस करंट लिमिटिंग, स्टेप मोड (फुल-स्टेप से 1/256-स्टेप तक 9 स्टेप मोड), डेके मोड और स्टॉल डिटेक्शन के आसान कॉन्फ़िगरेशन की अनुमति देता है। ड्राइवर उन्नत नियंत्रण और स्टॉल डिटेक्शन एल्गोरिदम के लिए बैक-EMF फीडबैक भी प्रदान करता है।
अतिरिक्त सुविधाओं में परिचालन के दौरान अतिरिक्त सुरक्षा के लिए रिवर्स-वोल्टेज, अंडर-वोल्टेज और ओवर-करंट सुरक्षा शामिल हैं।
पोलोलू हाई-पावर स्टेपर मोटर ड्राइवर 36v4, टेक्सास इंस्ट्रूमेंट्स के DRV8711 स्टेपर मोटर ड्राइवर IC को बाह्य MOSFETs के साथ संयोजित करता है, जिससे 8 V से 50 V तक के प्रचालन वोल्टेज पर बड़े द्विध्रुवीय स्टेपर मोटरों का नियंत्रण संभव हो जाता है।
चित्र केवल चित्रण के लिए हैं; वास्तविक उत्पाद भिन्न हो सकता है ।
